Đường Ống Bể Bơi Quá Nhỏ Ảnh Hưởng Máy Bơm Thế Nào?

Đường ống bể bơi quá nhỏ là một nguyên nhân thường bị bỏ qua khi hệ thống tuần hoàn hoạt động yếu. Máy bơm có thể được chọn đúng công suất. Bình lọc cũng có kích thước phù hợp. Tuy nhiên, nước tại đầu trả vẫn yếu và thời gian lọc kéo dài hơn dự kiến.

Trong trường hợp này, nhiều người nghĩ ngay đến việc thay máy bơm lớn hơn. Nhưng vấn đề đôi khi không nằm ở máy bơm. Đường ống hút và đường ống trả có thể đang giới hạn lưu lượng của toàn hệ thống.

Khi đường kính ống nhỏ, nước phải di chuyển với vận tốc cao hơn để đạt cùng lưu lượng. Tổn thất áp suất trên đường ống vì thế tăng lên. Máy bơm phải làm việc tại một điểm vận hành khác so với thiết kế mong muốn và lưu lượng thực tế có thể giảm.

Hệ quả không chỉ là nước tuần hoàn yếu. Một thiết kế đường ống không phù hợp còn có thể làm tăng nguy cơ xuất hiện tiếng ồn, giảm hiệu quả lọc và khiến việc vận hành hệ thống trở nên khó khăn hơn.

Vì vậy, khi thiết kế bể bơi, không nên chỉ hỏi: “Dùng máy bơm bao nhiêu HP?” Một câu hỏi quan trọng không kém là: “Hệ thống đường ống có đáp ứng được lưu lượng của máy bơm hay không?”

2. Vì sao kích thước đường ống lại ảnh hưởng đến máy bơm bể bơi?

Máy bơm tạo ra sự chênh lệch áp suất để đưa nước tuần hoàn qua hệ thống. Nước được hút từ skimmer, thu đáy hoặc bể cân bằng. Sau đó, nước đi qua bơm, bình lọc và các thiết bị xử lý trước khi trở lại bể.

Trên hành trình này, dòng nước liên tục gặp lực cản.

Lực cản xuất hiện tại thành ống, co, tê, van, thiết bị xử lý và các phụ kiện khác. Tổng các lực cản này tạo nên tổn thất cột áp của hệ thống.

Khi đường ống bể bơi quá nhỏ, vận tốc nước trong ống tăng đáng kể với cùng một lưu lượng yêu cầu. Khi vận tốc tăng, tổn thất ma sát cũng tăng mạnh.

Điều đó khiến máy bơm khó đạt lưu lượng như mong muốn.

Ví dụ, một máy bơm được lựa chọn để đáp ứng một lưu lượng nhất định không có nghĩa hệ thống thực tế chắc chắn nhận được đúng lưu lượng đó. Lưu lượng cuối cùng còn phụ thuộc vào đường đặc tính của máy bơm và tổng trở lực của hệ thống.

Nói đơn giản, máy bơm tạo được lưu lượng nhưng đường ống phải đủ khả năng đưa lượng nước đó đi qua hệ thống.

3. Đường ống bể bơi quá nhỏ ảnh hưởng máy bơm như thế nào?

3.1. Lưu lượng nước thực tế bị giảm

Đây là biểu hiện dễ nhận thấy nhất.

Khi tiết diện đường ống nhỏ, trở lực của hệ thống tăng. Điểm vận hành của máy bơm thay đổi và lưu lượng thực tế có thể thấp hơn yêu cầu thiết kế.

Khi đó, bạn có thể nhận thấy đầu trả nước không mạnh như dự kiến. Skimmer hút yếu hoặc khả năng thu nước bề mặt không tốt. Quá trình tuần hoàn toàn bộ thể tích nước cũng kéo dài hơn.

Vấn đề càng rõ khi hệ thống có đường ống dài và nhiều phụ kiện.

Nếu chỉ kiểm tra công suất ghi trên máy bơm mà bỏ qua hệ thống đường ống, rất dễ kết luận nhầm rằng máy bơm yếu.

3.2. Tổn thất cột áp tăng

Nước chuyển động qua đường ống luôn tạo ra ma sát. Đường ống càng nhỏ, vận tốc nước càng cao với cùng lưu lượng.

Khi đó, tổn thất áp suất tăng.

Ngoài đường kính ống, tổng trở lực còn chịu ảnh hưởng bởi chiều dài đường ống, số lượng co, tê, van và các thiết bị được lắp trên tuyến.

Một tuyến ống ngắn và thẳng thường thuận lợi hơn một tuyến dài với nhiều lần đổi hướng.

Đây là lý do hai bể sử dụng cùng một mẫu máy bơm nhưng lưu lượng thực tế có thể rất khác nhau.

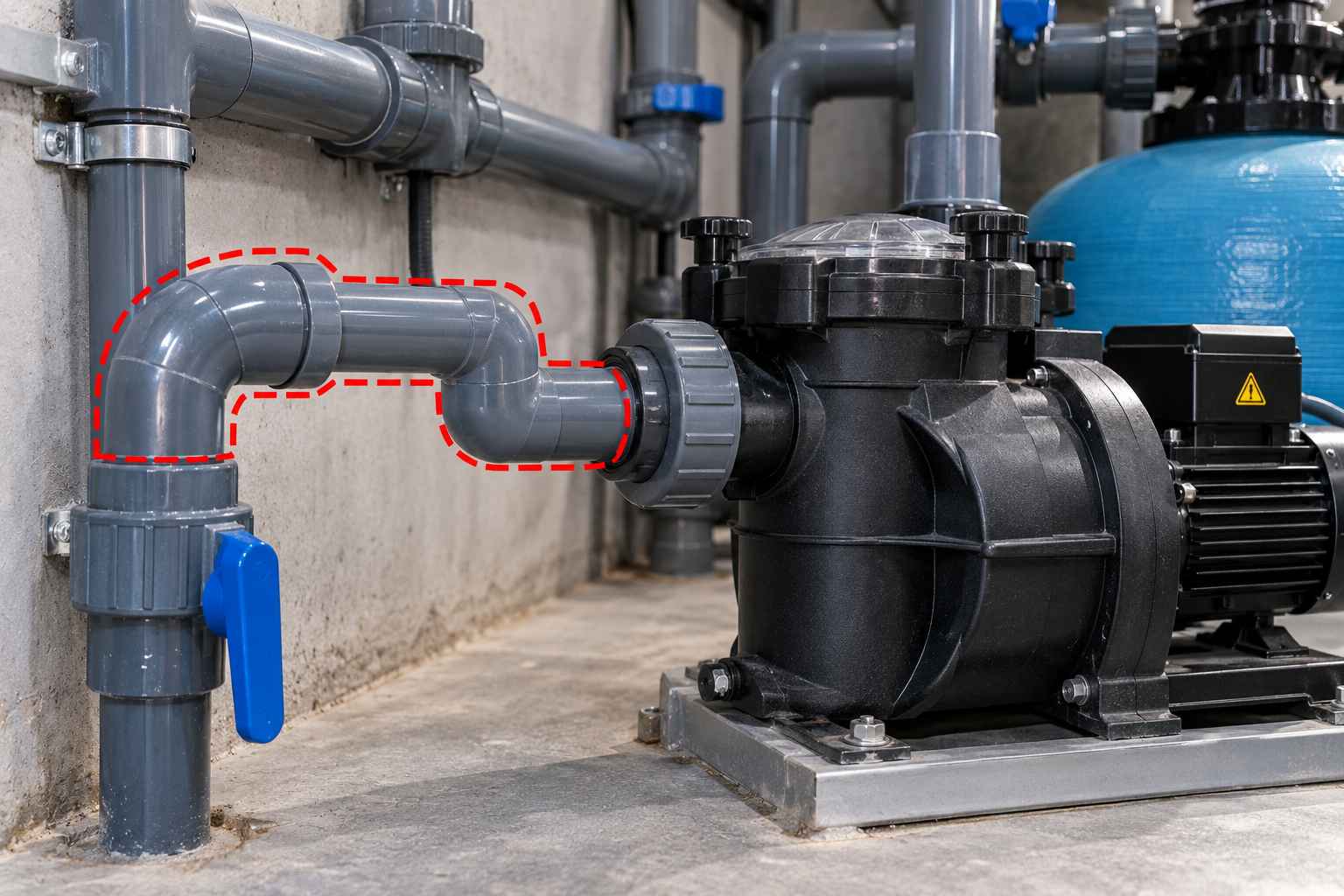

3.3. Phía hút của máy bơm có thể gặp vấn đề nghiêm trọng hơn

Đường hút cần được đặc biệt chú ý.

Nếu đường ống bể bơi quá nhỏ ở phía hút, tổn thất trước cửa hút của bơm tăng. Điều kiện hút không thuận lợi có thể làm giảm hiệu suất vận hành và tăng nguy cơ xảy ra hiện tượng xâm thực trong một số điều kiện.

Xâm thực xảy ra khi áp suất tại khu vực hút xuống quá thấp, tạo điều kiện hình thành các bọt hơi. Các bọt này sau đó có thể sụp vỡ khi đi vào vùng áp suất cao hơn.

Dấu hiệu có thể bao gồm tiếng động bất thường, rung hoặc lưu lượng không ổn định.

Tình trạng kéo dài không có lợi cho máy bơm.

Vì vậy, không nên tùy tiện giảm đường kính ống hút chỉ để tiết kiệm chi phí vật tư.

3.4. Hệ thống có thể phát sinh tiếng ồn

Vận tốc dòng nước cao có thể khiến hệ thống trở nên ồn hơn.

Tiếng nước thường dễ xuất hiện tại co, van, đoạn thu ống hoặc những vị trí dòng chảy thay đổi hướng đột ngột.

Nếu phòng máy gần khu nghỉ ngơi, phòng ngủ hoặc không gian sinh hoạt, tiếng ồn này có thể gây khó chịu.

Một hệ thống được tính toán tốt không chỉ cần đủ lưu lượng. Nó còn cần vận hành ổn định và phù hợp với đặc điểm công trình.

3.5. Hiệu quả lọc nước bị ảnh hưởng

Hệ thống lọc chỉ làm việc hiệu quả khi có đủ lượng nước đi qua.

Nếu đường ống hạn chế lưu lượng, lượng nước được tuần hoàn trong một khoảng thời gian có thể thấp hơn thiết kế. Thời gian cần thiết để xử lý toàn bộ thể tích bể vì thế có thể tăng.

Các khu vực tuần hoàn kém cũng dễ xuất hiện hơn nếu hệ thống phân phối nước không hợp lý.

Khi đó, người vận hành có thể tăng thời gian chạy bơm để bù lại lưu lượng thấp.

Nhưng chạy lâu hơn không xử lý được nguyên nhân gốc nếu vấn đề nằm ở thiết kế thủy lực.

Để hiểu đầy đủ hơn mối quan hệ giữa máy bơm, bình lọc và hệ thống tuần hoàn, bạn có thể tham khảo thêm chuyên mục thiết bị bể bơi cao cấp nhập khẩu từ Châu Âu của Poolex.

4. Vì sao đường ống bể bơi thường bị chọn quá nhỏ?

4.1. Chọn ống theo kích thước đầu nối máy bơm

Đây là một sai lầm khá phổ biến.

Đầu kết nối trên máy bơm có một kích thước nhất định không có nghĩa toàn bộ tuyến ống bắt buộc phải sử dụng đúng kích thước đó.

Đường kính tuyến ống cần được xác định theo lưu lượng thiết kế, chiều dài đường ống, tổn thất cột áp và cấu hình của hệ thống.

Trong một số thiết kế, tuyến ống chính có thể lớn hơn kích thước tại vị trí kết nối thiết bị.

Vì vậy, không nên nhìn đầu ren hoặc đầu nối của máy bơm rồi chọn toàn bộ đường ống theo kích thước đó.

4.2. Muốn giảm chi phí thi công

Ống nhỏ thường có giá thấp hơn. Phụ kiện và van đi kèm cũng có thể rẻ hơn.

Điều này khiến một số công trình lựa chọn giảm đường kính ống để tiết kiệm chi phí ban đầu.

Tuy nhiên, phần tiết kiệm này cần được cân nhắc với hiệu quả vận hành lâu dài.

Nếu hệ thống không đạt lưu lượng, chủ bể có thể phải tăng thời gian chạy máy, cải tạo đường ống hoặc thay đổi thiết bị.

Việc sửa đường ống sau khi bể đã hoàn thiện thường phức tạp hơn nhiều so với tính toán đúng ngay từ giai đoạn thiết kế.

4.3. Không tính chiều dài đường ống thực tế

Hai bể có cùng dung tích chưa chắc sử dụng cùng cấu hình đường ống.

Một phòng máy đặt sát bể khác hoàn toàn với phòng máy cách xa hàng chục mét.

Đường ống càng dài thì tổn thất ma sát tích lũy càng lớn.

Nếu vẫn sử dụng đường kính nhỏ trong một tuyến ống dài, tổng trở lực có thể tăng đáng kể.

Vì vậy, khoảng cách giữa bể và phòng kỹ thuật cần được tính ngay từ giai đoạn thiết kế.

4.4. Quá nhiều co, tê và phụ kiện

Không chỉ chiều dài ống mới tạo ra tổn thất.

Mỗi co, tê, van hoặc đoạn thay đổi tiết diện đều làm dòng nước chịu thêm trở lực.

Một tuyến ống ngắn nhưng có nhiều co gấp có thể vận hành kém hơn dự kiến.

Đặc biệt, việc bố trí quá nhiều co ngay trước cửa hút máy bơm không phải lựa chọn tốt.

Thiết kế phòng máy vì thế cần xem xét cả hướng đi đường ống, không chỉ vị trí đặt thiết bị.

5. Dấu hiệu nào cho thấy đường ống có thể đang quá nhỏ?

Không thể kết luận chỉ bằng một biểu hiện. Tuy nhiên, bạn nên kiểm tra hệ thống nếu xuất hiện đồng thời nhiều dấu hiệu.

Máy bơm hoạt động bình thường nhưng đầu trả nước yếu là một dấu hiệu đáng chú ý. Thời gian tuần hoàn nước dài hơn tính toán cũng cần được kiểm tra.

Một số hệ thống còn xuất hiện tiếng nước lớn tại đường ống hoặc van. Máy bơm có thể phát ra tiếng bất thường ở phía hút.

Nếu thay một máy bơm có lưu lượng lớn hơn nhưng lưu lượng tại bể không tăng tương ứng, đường ống và tổng trở lực của hệ thống càng cần được xem xét.

Tuy nhiên, các dấu hiệu trên cũng có thể xuất phát từ nguyên nhân khác.

Rọ lọc bơm bẩn, bình lọc tắc, van chưa mở hoàn toàn, đường hút lọt khí hoặc cánh bơm gặp vấn đề đều có thể làm giảm lưu lượng.

Do đó, cần kiểm tra toàn bộ hệ thống trước khi kết luận đường ống bể bơi quá nhỏ.

6. Có nên thay máy bơm lớn hơn để khắc phục không?

Không nên mặc định rằng máy bơm lớn hơn sẽ giải quyết vấn đề.

Nếu hệ thống đường ống đã có trở lực cao, tăng kích thước máy bơm có thể không tạo ra mức tăng lưu lượng tương ứng với kỳ vọng.

Nói cách khác, máy bơm mạnh hơn nhưng “nút thắt” vẫn còn.

Đây là lý do máy bơm không nên được lựa chọn độc lập.

Cần xem xét đồng thời lưu lượng thiết kế, cột áp hệ thống, bình lọc, đường ống hút, đường ống trả và các thiết bị phụ trợ.

Một hệ thống tốt là hệ thống trong đó các thành phần được tính toán để làm việc cùng nhau.

Bạn có thể xem thêm các giải pháp trong chuyên mục thiết bị bể bơi cao cấp nhập khẩu từ Châu Âu để hiểu cách máy bơm, bình lọc và thiết bị xử lý nước phối hợp trong một hệ thống hoàn chỉnh.

7. Cách xử lý khi đường ống bể bơi quá nhỏ

7.1. Xác định lưu lượng thực tế cần thiết

Bước đầu tiên không phải thay ống.

Hãy xác định bể thực sự cần lưu lượng bao nhiêu.

Lưu lượng yêu cầu phụ thuộc vào thể tích bể, thời gian tuần hoàn thiết kế và đặc điểm sử dụng.

Bể gia đình, bể khách sạn và bể công cộng có điều kiện vận hành khác nhau.

Sau khi xác định lưu lượng mục tiêu, kỹ thuật viên mới có cơ sở đánh giá kích thước đường ống hiện tại.

7.2. Kiểm tra đường đặc tính của máy bơm

Thông số lưu lượng tối đa trên catalog không phải lưu lượng mà máy bơm luôn đạt được khi lắp đặt.

Cần xem đường đặc tính của máy bơm.

Đường đặc tính thể hiện mối quan hệ giữa lưu lượng và cột áp. Khi tổng trở lực hệ thống thay đổi, điểm vận hành của máy bơm cũng thay đổi.

Nếu cột áp hệ thống tăng do đường ống nhỏ, lưu lượng vận hành thường giảm theo đặc tính của bơm.

Do đó, lựa chọn máy bơm nên dựa trên điểm vận hành thực tế, không chỉ dựa vào công suất động cơ hoặc lưu lượng tối đa.

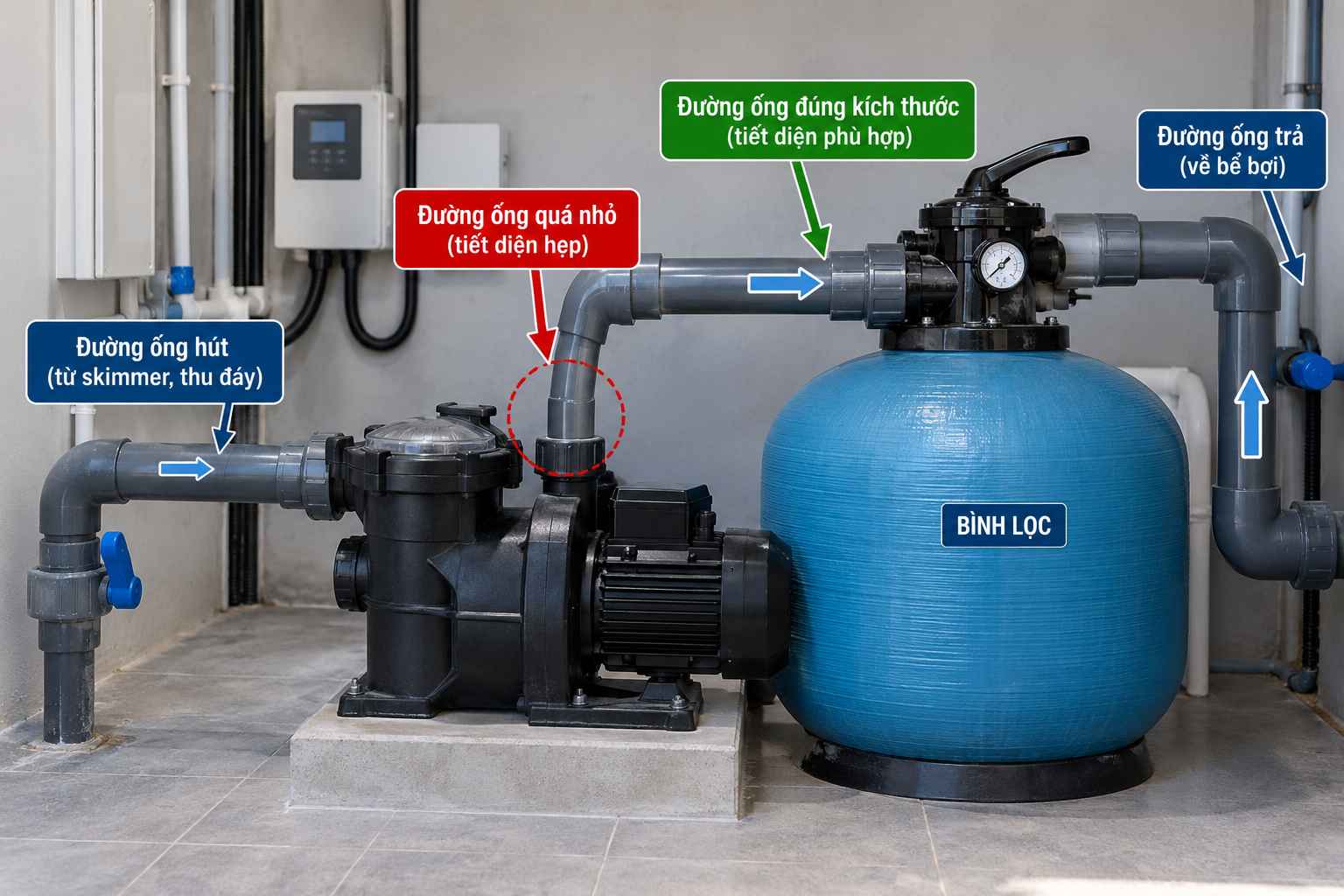

7.3. Kiểm tra cả đường hút và đường trả

Không nên chỉ kiểm tra một phía.

Đường hút ảnh hưởng trực tiếp đến điều kiện nước đi vào máy bơm. Đường trả quyết định khả năng đưa nước qua bình lọc, thiết bị xử lý và trở lại bể.

Cả hai phía đều có thể tạo ra tổn thất lớn.

Đặc biệt, nếu một tuyến ống chính đang gom lưu lượng từ nhiều nhánh, kích thước tuyến chính cần đáp ứng tổng lưu lượng của các nhánh liên quan.

7.4. Giảm các đoạn gây tổn thất không cần thiết

Không phải công trình nào cũng có thể thay toàn bộ đường ống.

Với bể đã hoàn thiện, có thể kiểm tra những vị trí đang tạo trở lực lớn trước.

Ví dụ, tuyến ống có quá nhiều co gấp, van không phù hợp hoặc đoạn thu đường kính đột ngột có thể cần được tối ưu.

Việc thay đổi cấu hình cần được tính toán trước. Không nên tự ý tháo bỏ thiết bị hoặc thay đổi hệ thống chỉ để giảm trở lực.

7.5. Tăng đường kính ống tại những tuyến quan trọng

Nếu tính toán cho thấy đường ống hiện tại thực sự không đáp ứng lưu lượng, giải pháp hiệu quả có thể là tăng đường kính tuyến ống.

Điều này đặc biệt đáng cân nhắc tại đường hút chính hoặc tuyến có lưu lượng lớn.

Tuy nhiên, không phải cứ tăng ống càng lớn càng tốt.

Đường kính phù hợp phải cân bằng giữa lưu lượng, vận tốc dòng nước, tổn thất áp suất, không gian lắp đặt và chi phí đầu tư.

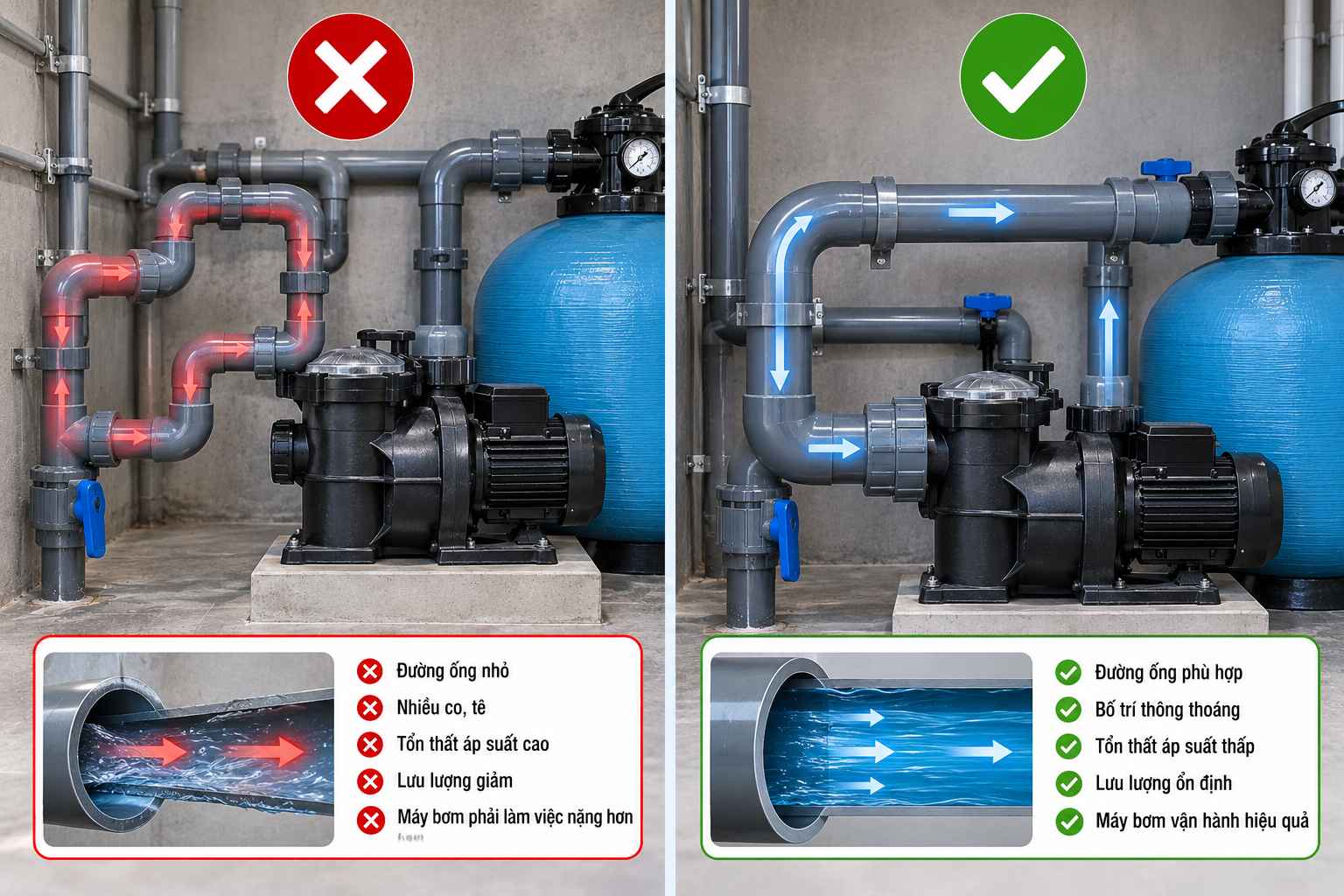

So sánh kích thước đường ống máy bơm bể bơiSo sánh kích thước đường ống máy bơm bể bơi

8. Ống nhỏ và ống đúng kích thước khác nhau như thế nào?

Với đường ống bể bơi quá nhỏ, vận tốc nước thường cao hơn tại cùng lưu lượng. Tổn thất ma sát tăng và máy bơm có thể không đạt lưu lượng thiết kế.

Ngược lại, đường ống được tính toán phù hợp giúp giảm trở lực không cần thiết. Máy bơm có điều kiện vận hành gần với điểm thiết kế hơn.

Sự khác biệt không chỉ nằm ở cảm giác đầu trả mạnh hay yếu.

Nó còn liên quan đến khả năng tuần hoàn nước, hiệu quả lọc, độ ổn định của hệ thống và chi phí vận hành lâu dài.

Tuy nhiên, điều đó không có nghĩa phải chọn đường ống lớn nhất có thể.

Ống quá lớn làm tăng chi phí vật tư, van và phụ kiện. Không gian thi công cũng tăng.

Mục tiêu là đúng kích thước, không phải kích thước lớn nhất.

9. Những sai lầm cần tránh khi chọn đường ống máy bơm bể bơi

Sai lầm đầu tiên là chọn ống chỉ dựa trên công suất HP của máy bơm. Công suất động cơ không đủ để xác định đường kính đường ống.

Sai lầm thứ hai là sử dụng cùng một đường kính cho mọi tuyến. Tuyến hút chính, tuyến trả chính và các nhánh nhỏ có lưu lượng khác nhau. Chúng không nhất thiết phải có cùng kích thước.

Sai lầm thứ ba là bỏ qua chiều dài tương đương của phụ kiện. Một hệ thống nhiều co, tê và van có thể tạo ra trở lực đáng kể.

Sai lầm tiếp theo là tăng công suất máy bơm ngay khi thấy nước yếu. Nếu nguyên nhân nằm ở đường ống, cách làm này chưa chắc giải quyết được vấn đề.

Cuối cùng là chỉ quan tâm đến chi phí thi công ban đầu.

Hệ thống bể bơi được sử dụng trong nhiều năm. Thiết kế thủy lực phù hợp ngay từ đầu thường có giá trị hơn việc tiết kiệm một phần chi phí đường ống nhưng phải sửa chữa sau này.

10. Khi nào nên kiểm tra lại toàn bộ hệ thống đường ống?

Nếu bể mới xây nhưng lưu lượng thực tế thấp hơn thiết kế, nên kiểm tra sớm.

Nếu bạn vừa thay máy bơm nhưng hiệu quả tuần hoàn gần như không thay đổi, cũng nên kiểm tra hệ thống.

Đối với bể cải tạo, việc thay đổi thiết bị càng cần thận trọng.

Một máy bơm mới có thể có đặc tính hoàn toàn khác thiết bị cũ. Trong khi đó, đường ống cũ vẫn giữ nguyên.

Khi nâng cấp công suất hệ thống, kỹ thuật viên cần kiểm tra xem đường ống, bình lọc và các thiết bị liên quan có đáp ứng lưu lượng mới hay không.

Đây cũng là lý do việc lựa chọn thiết bị bể bơi cao cấp nhập khẩu từ Châu Âu cần đi cùng thiết kế hệ thống phù hợp. Một thiết bị tốt không thể phát huy đúng hiệu quả nếu điều kiện đường ống không đáp ứng yêu cầu vận hành.

11. Kết luận: Đừng chỉ nhìn vào máy bơm khi nước tuần hoàn yếu

Đường ống bể bơi quá nhỏ có thể trở thành điểm nghẽn của toàn bộ hệ thống tuần hoàn. Nó làm tăng tổn thất cột áp, hạn chế lưu lượng và khiến máy bơm không vận hành tại điều kiện mong muốn.

Vấn đề càng đáng chú ý ở phía hút, tuyến ống dài hoặc hệ thống có nhiều co, tê và van.

Vì vậy, khi máy bơm chạy nhưng nước yếu, không nên vội kết luận máy bơm thiếu công suất.

Hãy kiểm tra từ rọ lọc, van, bình lọc, đường hút đến đường trả. Sau đó cần đối chiếu lưu lượng yêu cầu với đường đặc tính của máy bơm và tổn thất của toàn hệ thống.

Với công trình mới, tốt nhất nên tính đường kính ống ngay từ giai đoạn thiết kế. Với công trình đang vận hành, việc đo đạc và kiểm tra thủy lực trước khi thay máy bơm sẽ giúp tránh đầu tư sai hướng.

Nếu cần tư vấn thiết kế hệ thống tuần hoàn, lựa chọn máy bơm, bình lọc và đường ống phù hợp cho từng công trình, bạn có thể liên hệ Poolex:
