Sơ Đồ Phòng Máy Bể Bơi All-in-One Tiêu Chuẩn

Nhiều chủ đầu tư villa và resort sẵn sàng đầu tư hệ thống thiết bị chất lượng cao. Máy bơm, bình lọc và các thiết bị xử lý nước đều đến từ những thương hiệu uy tín. Tuy nhiên, sau một thời gian vận hành, nước vẫn có thể bị đục. Lượng hóa chất tiêu thụ cũng tăng lên đáng kể. Một số thiết bị hoạt động thiếu ổn định dù vẫn vận hành bình thường.

Nguyên nhân thường không nằm ở chất lượng thiết bị. Vấn đề xuất phát từ cách thiết kế hệ thống kỹ thuật. Nhiều công trình chú trọng lựa chọn thiết bị nhưng chưa quan tâm đúng mức đến sơ đồ kết nối trong phòng máy. Khi đường ống được bố trí chưa hợp lý, tổn thất áp lực sẽ tăng lên. Khi thứ tự lắp đặt không đúng nguyên lý thủy lực, hiệu quả xử lý nước sẽ giảm đáng kể.

Thực tế cho thấy nhiều hồ bơi phải thay nước sớm hơn dự kiến. Một số công trình phải tăng thời gian vận hành máy bơm để bù lại hiệu suất lọc thấp. Điều này làm tăng chi phí điện năng và chi phí bảo trì. Vì vậy, việc xây dựng một sơ đồ phòng máy bể bơi tiêu chuẩn ngay từ đầu là yếu tố rất quan trọng. Đây là nền tảng giúp toàn bộ hệ thống vận hành hiệu quả trong nhiều năm.

2. Sơ đồ phòng máy bể bơi là gì và vai trò trong hệ thống hồ bơi?

2.1. Nguyên lý tuần hoàn nước cơ bản

Sơ đồ phòng máy bể bơi là bản thiết kế thể hiện toàn bộ quá trình tuần hoàn nước. Bản vẽ này cho biết nước sẽ đi theo hướng nào. Đồng thời, nó cũng xác định vị trí của từng thiết bị trong hệ thống.

Trong một hệ thống tiêu chuẩn, nước được thu từ skimmer hoặc máng tràn. Sau đó, nước được dẫn đến máy bơm tuần hoàn. Máy bơm tạo áp lực để đưa nước qua bình lọc. Tại đây, các cặn bẩn và tạp chất sẽ được giữ lại. Nước tiếp tục đi qua các thiết bị xử lý khác như gia nhiệt hoặc châm hóa chất. Cuối cùng, nước sạch được trả trở lại bể thông qua các đầu trả nước.

Chu trình này diễn ra liên tục mỗi ngày. Tùy theo thể tích hồ bơi, toàn bộ lượng nước có thể được tuần hoàn nhiều lần trong 24 giờ. Nếu một thiết bị hoạt động không đúng hoặc được lắp sai vị trí, hiệu quả của toàn bộ hệ thống sẽ bị ảnh hưởng.

2.2. Vai trò của sơ đồ phòng máy bể bơi

Một sơ đồ phòng máy bể bơi được thiết kế đúng kỹ thuật giúp giảm tổn thất áp lực. Hiệu suất lọc được tối ưu hơn. Điện năng tiêu thụ cũng giảm đáng kể. Ngoài ra, hệ thống sẽ dễ vận hành hơn. Việc bảo trì và nâng cấp trong tương lai cũng thuận lợi hơn.

Đối với các công trình hiện đại, sơ đồ kỹ thuật còn là nền tảng để tích hợp công nghệ tự động hóa. Đây là cơ sở để xây dựng mô hình phòng máy bể bơi thông minh. Các thông số vận hành được theo dõi liên tục. Hệ thống có thể tự động điều chỉnh theo nhu cầu thực tế. Điều này giúp giảm đáng kể sự phụ thuộc vào thao tác thủ công.

Một sơ đồ được tính toán chính xác còn giúp chủ đầu tư dự báo chi phí đầu tư. Các thiết bị được lựa chọn phù hợp với công suất thực tế. Nhờ đó, công trình tránh được tình trạng dư thừa hoặc thiếu công suất vận hành.

3. Sơ đồ phòng máy bể bơi all-in-one tiêu chuẩn hiện nay

3.1. Khu vực thu nước và cân bằng lưu lượng

Trong sơ đồ phòng máy bể bơi hiện đại, khu vực thu nước luôn được bố trí ở đầu chu trình. Đây là nơi tiếp nhận nước từ bề mặt và đáy hồ. Mục đích là loại bỏ các tạp chất xuất hiện trong quá trình sử dụng.

Đối với bể skimmer, nước được thu trực tiếp qua các hộp thu nước mặt. Với hệ thống máng tràn, nước sẽ được dẫn về bể cân bằng trước khi đi vào hệ thống xử lý. Việc tính toán lưu lượng thu nước rất quan trọng. Nếu lưu lượng không phù hợp, khả năng tuần hoàn sẽ bị ảnh hưởng. Một số khu vực trong hồ có thể xuất hiện hiện tượng nước tù đọng.

Thiết kế đúng khu vực thu nước giúp toàn bộ hệ thống vận hành ổn định hơn. Đồng thời, chất lượng nước trong hồ cũng được duy trì tốt hơn trong thời gian dài.

3.2. Máy bơm tuần hoàn

Máy bơm được xem là trái tim của hệ thống hồ bơi. Thiết bị này tạo ra dòng chảy liên tục trong toàn bộ chu trình xử lý nước. Nếu máy bơm hoạt động không hiệu quả, các thiết bị khác cũng khó phát huy đúng công suất.

Nhiều người thường lựa chọn máy bơm dựa trên công suất động cơ. Tuy nhiên, đây chưa phải là yếu tố quan trọng nhất. Lưu lượng thực tế mới là thông số cần được ưu tiên. Việc lựa chọn phải dựa trên thể tích hồ bơi, chiều dài đường ống và tổn thất áp lực của hệ thống.

Một máy bơm quá nhỏ sẽ không đủ lưu lượng tuần hoàn. Ngược lại, máy bơm quá lớn sẽ gây lãng phí điện năng. Vì vậy, trong sơ đồ phòng máy bể bơi tiêu chuẩn, công đoạn tính toán lưu lượng luôn được thực hiện trước khi chọn thiết bị.

3.3. Bình lọc và hệ thống xử lý cơ học

Sau khi đi qua máy bơm, nước được dẫn tới bình lọc. Đây là thiết bị quan trọng nhất trong hệ thống xử lý cơ học. Nhiệm vụ của bình lọc là giữ lại các hạt cặn nhỏ, bụi bẩn và tạp chất lơ lửng trong nước.

Hiện nay, bình lọc cát vẫn là lựa chọn phổ biến nhất. Giải pháp này được sử dụng rộng rãi trong villa, khách sạn và resort. Ưu điểm lớn nhất là độ ổn định cao và chi phí vận hành hợp lý.

Khi được lắp đặt đúng theo sơ đồ phòng máy bể bơi tiêu chuẩn, bình lọc có thể duy trì hiệu quả xử lý trong thời gian dài. Điều này giúp giảm tần suất thay nước. Đồng thời, lượng hóa chất sử dụng cũng được tối ưu hơn.

3.4. Hệ thống gia nhiệt

Sau khi hoàn thành quá trình lọc, nước sẽ đi qua hệ thống gia nhiệt. Đây là thiết bị không thể thiếu đối với các bể bơi bốn mùa, bể spa hoặc hồ bơi tại khu nghỉ dưỡng cao cấp.

Vị trí lắp đặt hệ thống gia nhiệt rất quan trọng. Thiết bị này luôn được bố trí phía sau bình lọc. Cách sắp xếp này giúp hạn chế cặn bẩn đi vào bộ trao đổi nhiệt. Nhờ đó, hiệu suất làm việc được duy trì ổn định trong thời gian dài.

Hiện nay, heat pump là giải pháp được sử dụng phổ biến nhất. Thiết bị tận dụng năng lượng từ không khí để làm nóng nước. Mức tiêu thụ điện thấp hơn đáng kể so với các phương pháp gia nhiệt truyền thống. Ngoài heat pump, nhiều công trình còn sử dụng chiller heat pump hoặc bộ trao đổi nhiệt. Việc lựa chọn phụ thuộc vào quy mô dự án và nhu cầu sử dụng thực tế.

Khi thiết kế sơ đồ phòng máy bể bơi, khu vực gia nhiệt cần được tính toán đồng bộ với lưu lượng tuần hoàn. Điều này giúp đảm bảo hiệu quả trao đổi nhiệt và tránh hiện tượng thất thoát năng lượng.

3.5. Hệ thống kiểm soát hóa chất tự động

Sau khi đi qua hệ thống gia nhiệt, nước sẽ được đưa tới khu vực kiểm soát hóa chất. Đây là bộ phận có nhiệm vụ duy trì chất lượng nước trong giới hạn an toàn.

Trước đây, việc kiểm tra pH và clo thường được thực hiện thủ công. Nhân viên vận hành phải lấy mẫu nước định kỳ để đo và điều chỉnh hóa chất. Cách làm này phụ thuộc nhiều vào kinh nghiệm. Sai số cũng dễ xảy ra trong quá trình vận hành.

Ngày nay, các hệ thống hiện đại sử dụng cảm biến đo liên tục. Thiết bị có thể theo dõi nồng độ clo và độ pH theo thời gian thực. Khi phát hiện chỉ số thay đổi, hệ thống sẽ tự động kích hoạt bơm định lượng. Quá trình điều chỉnh diễn ra nhanh và chính xác hơn.

Giải pháp này giúp tiết kiệm hóa chất đáng kể. Chất lượng nước cũng ổn định hơn trong thời gian dài. Đây là một trong những thành phần quan trọng của mô hình phòng máy bể bơi thông minh đang được nhiều chủ đầu tư lựa chọn.

3.6. Đường trả nước về bể

Sau khi hoàn thành toàn bộ quá trình xử lý, nước sẽ được trả trở lại hồ bơi. Công đoạn này được thực hiện thông qua các đầu trả nước bố trí quanh thành bể.

Nhiều người cho rằng đây chỉ là bước cuối cùng của hệ thống. Tuy nhiên, vị trí đầu trả nước có ảnh hưởng rất lớn đến khả năng tuần hoàn. Nếu bố trí không hợp lý, một số khu vực trong hồ sẽ xuất hiện vùng nước chết. Đây là nơi cặn bẩn dễ tích tụ và khó được xử lý triệt để.

Trong sơ đồ phòng máy bể bơi tiêu chuẩn, vị trí đầu trả nước luôn được tính toán cùng với hệ thống thu nước. Hai bộ phận này phải hoạt động đồng bộ để tạo dòng chảy hiệu quả trong toàn bộ hồ.

Một hệ thống tuần hoàn tốt sẽ giúp nước lưu thông đều hơn. Hiệu quả lọc cũng được cải thiện rõ rệt. Đồng thời, lượng hóa chất cần sử dụng cũng giảm xuống đáng kể.

4. Những lỗi thường gặp khi thiết kế sơ đồ phòng máy bể bơi

Một trong những lỗi phổ biến nhất là bố trí thiết bị theo diện tích còn trống. Cách làm này thường xuất hiện ở các công trình không có thiết kế kỹ thuật từ đầu. Thiết bị được lắp đặt rời rạc. Đường ống phát sinh nhiều đoạn uốn cong không cần thiết. Kết quả là tổn thất áp lực tăng lên đáng kể.

Một sai lầm khác là lựa chọn thiết bị mà không tính toán tổng thể hệ thống. Nhiều chủ đầu tư tập trung vào công suất máy bơm nhưng bỏ qua lưu lượng thực tế. Một số trường hợp lại chọn bình lọc quá nhỏ so với thể tích hồ. Điều này khiến hiệu suất xử lý nước không đạt yêu cầu.

Không gian bảo trì cũng thường bị bỏ quên trong quá trình thiết kế. Khi cần thay van hoặc sửa chữa máy bơm, kỹ thuật viên gặp nhiều khó khăn. Thời gian bảo trì kéo dài hơn. Chi phí vận hành cũng tăng theo.

Ngoài ra, nhiều công trình vẫn sử dụng phương pháp châm hóa chất thủ công. Giải pháp này có thể giảm chi phí đầu tư ban đầu. Tuy nhiên, chất lượng nước thường không ổn định. Lượng hóa chất tiêu hao cũng cao hơn trong dài hạn.

5. Vì sao xu hướng đang chuyển sang phòng máy bể bơi thông minh?

Ngành hồ bơi đang chứng kiến sự thay đổi mạnh mẽ trong những năm gần đây. Thay vì lắp đặt thiết bị riêng lẻ, nhiều chủ đầu tư lựa chọn giải pháp đồng bộ và tự động hóa.

Mô hình phòng máy bể bơi thông minh là xu hướng nổi bật nhất hiện nay. Hệ thống được tích hợp cảm biến, bộ điều khiển và các thiết bị vận hành tự động. Người dùng có thể theo dõi trạng thái hoạt động thông qua điện thoại hoặc máy tính.

Các chỉ số như pH, clo, nhiệt độ nước và thời gian vận hành được giám sát liên tục. Khi phát hiện bất thường, hệ thống sẽ đưa ra cảnh báo hoặc tự động điều chỉnh. Điều này giúp giảm đáng kể sự phụ thuộc vào nhân sự vận hành.

Đối với villa và resort cao cấp, lợi ích mang lại còn lớn hơn. Chủ đầu tư có thể tiết kiệm chi phí bảo trì. Chất lượng nước luôn được duy trì ổn định. Trải nghiệm của người sử dụng cũng được nâng cao đáng kể.

Nếu muốn hiểu rõ hơn về cấu tạo và nguyên lý vận hành, bạn nên tham khảo bài viết chuyên sâu về phòng máy bể bơi thông minh. Đây là nội dung nền tảng giúp đánh giá và lựa chọn giải pháp phù hợp cho từng công trình.

6. So sánh phòng máy truyền thống và hệ thống all-in-one

Phòng máy truyền thống vẫn được sử dụng ở nhiều công trình hiện nay. Ưu điểm của mô hình này là chi phí đầu tư ban đầu tương đối thấp. Chủ đầu tư cũng có thể lựa chọn từng thiết bị theo nhu cầu riêng.

Tuy nhiên, hệ thống truyền thống thường chiếm nhiều diện tích. Quá trình thi công kéo dài hơn do phải lắp đặt từng thiết bị tại công trường. Việc đồng bộ hóa cũng gặp nhiều khó khăn hơn.

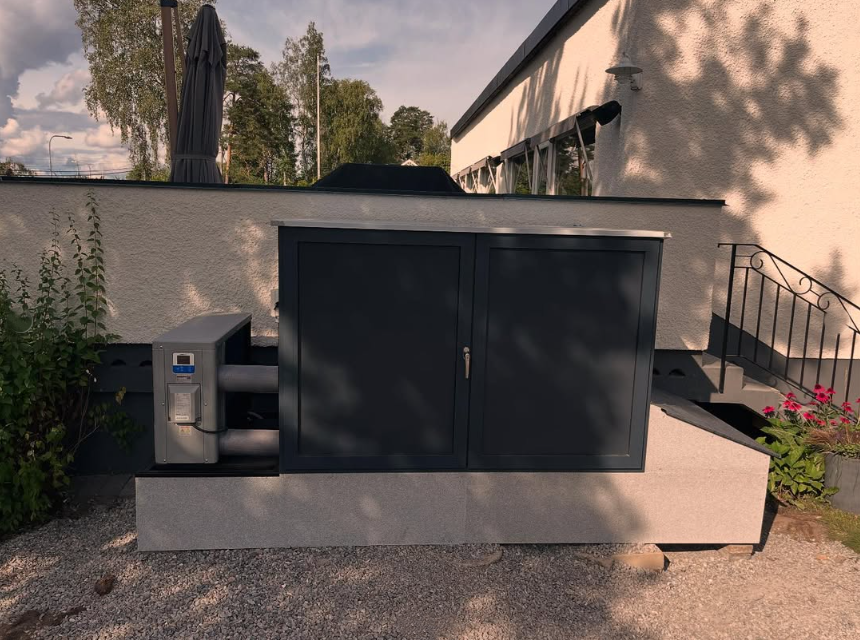

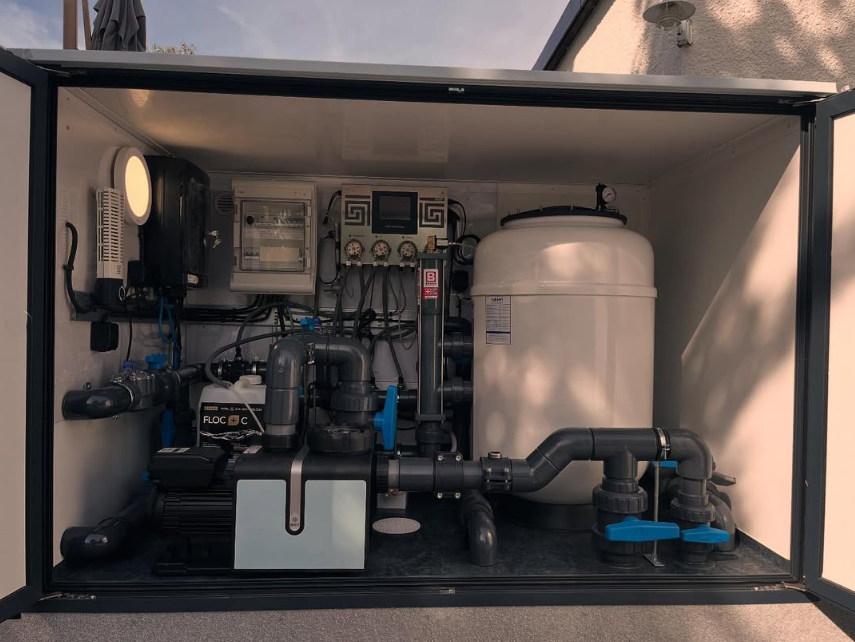

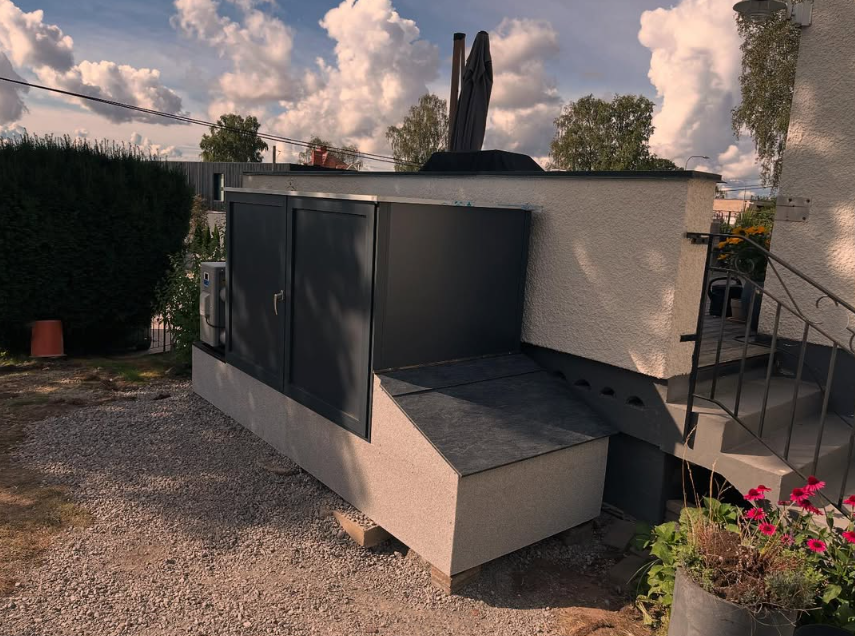

Ngược lại, hệ thống all-in-one được thiết kế dưới dạng module hoàn chỉnh. Máy bơm, bình lọc, tủ điện và cảm biến được tích hợp sẵn. Đường ống được bố trí theo sơ đồ phòng máy bể bơi tối ưu từ nhà sản xuất.

Nhờ đó, thời gian thi công được rút ngắn đáng kể. Sai sót kỹ thuật cũng giảm xuống. Khu vực kỹ thuật trở nên gọn gàng và dễ quản lý hơn. Đây là lý do nhiều dự án villa và resort hiện nay ưu tiên lựa chọn giải pháp all-in-one.

Khả năng tích hợp với mô hình phòng máy bể bơi thông minh cũng là một lợi thế lớn. Hệ thống có thể mở rộng và nâng cấp dễ dàng trong tương lai.

7. Kết luận

Một sơ đồ phòng máy bể bơi được thiết kế đúng kỹ thuật sẽ mang lại nhiều lợi ích lâu dài. Hệ thống vận hành ổn định hơn. Chất lượng nước được duy trì tốt hơn. Chi phí điện năng và hóa chất cũng được tối ưu đáng kể.

Ngược lại, những sai sót trong giai đoạn thiết kế có thể gây ảnh hưởng suốt vòng đời công trình. Chi phí khắc phục thường cao hơn nhiều so với chi phí đầu tư đúng ngay từ đầu.

Xu hướng hiện nay đang hướng tới các giải pháp đồng bộ và tự động hóa. Đây cũng là lý do mô hình all-in-one ngày càng được ứng dụng rộng rãi. Khi kết hợp cùng phòng máy bể bơi thông minh, hệ thống có thể đáp ứng tốt các yêu cầu về hiệu quả vận hành, tiết kiệm năng lượng và trải nghiệm người dùng.

Nếu bạn đang tìm kiếm giải pháp thiết kế hoặc nâng cấp hệ thống kỹ thuật hồ bơi, hãy tham khảo thêm các nội dung chuyên sâu về phòng máy bể bơi thông minh để có cái nhìn toàn diện hơn trước khi đầu tư.
