Thiết Kế Phòng Máy Bể Bơi: Vì Sao Đẹp Nhưng Khó Bảo Trì?

Thiết kế phòng máy bể bơi không chỉ là sắp xếp máy bơm, bình lọc và đường ống thật thẳng hàng. Một phòng máy nhìn rất đẹp khi mới bàn giao vẫn có thể trở thành “bài toán khó” ngay lần bảo trì đầu tiên.

Máy bơm đặt sát tường nên không đủ chỗ tháo nắp rọ lọc. Bình lọc nằm sát trần khiến không thể thao tác van thuận tiện. Rắc co bị đường ống khác che mất. Van được xếp thẳng hàng nhưng tay van không có khoảng trống để xoay.

Thậm chí, có phòng máy muốn tháo một máy bơm phải cắt cả đường ống.

Đây là vấn đề thường xuất hiện khi thiết kế ưu tiên hình thức hơn khả năng vận hành lâu dài.

Phòng máy tốt phải đạt ba yêu cầu: vận hành ổn định, dễ kiểm tra và dễ tháo lắp thiết bị.

Vì vậy, một phòng máy đẹp chưa chắc là phòng máy được thiết kế tốt. Giá trị thực sự chỉ thể hiện sau vài năm sử dụng, khi thiết bị bắt đầu cần vệ sinh, bảo trì hoặc thay thế.

2. Một thiết kế phòng máy bể bơi tốt cần đáp ứng điều gì?

Phòng máy là nơi tập trung phần lớn thiết bị của hệ thống tuần hoàn và xử lý nước.

Tùy cấu hình, bên trong có thể gồm máy bơm, bình lọc, van, hệ thống điện phân muối, UV, châm hóa chất, heat pump và tủ điện.

Các thiết bị được liên kết với nhau bằng hệ thống đường ống.

Do đó, thiết kế phòng máy bể bơi cần giải quyết đồng thời nhiều yêu cầu.

Thiết bị phải được bố trí theo đúng hướng dòng nước. Đường ống cần hạn chế tổn thất không cần thiết. Van phải dễ nhận diện và thao tác.

Quan trọng hơn, mỗi thiết bị cần có không gian để tháo ra khi bảo trì.

Đây là yếu tố dễ bị bỏ quên.

Khi thiết kế trên bản vẽ, máy bơm chỉ là một khối hình chữ nhật. Nhưng ngoài thực tế, kỹ thuật viên cần mở nắp rọ lọc, tháo động cơ, kiểm tra cánh bơm và xử lý các đầu nối.

Nếu không tính trước những thao tác này, phòng máy có thể đẹp nhưng rất khó sử dụng.

3. Lý do 1: Thiết bị được đặt quá sát nhau

Đây là một trong những lỗi phổ biến nhất.

Phòng máy có diện tích nhỏ nên người thiết kế cố gắng tận dụng từng centimet. Máy bơm được đẩy sát bình lọc. Bình lọc sát tường. Đường ống chạy kín các khoảng trống còn lại.

Khi mới lắp đặt, mọi thứ trông rất gọn.

Nhưng vấn đề xuất hiện khi cần bảo trì.

Máy bơm không đủ khoảng trống để tháo

Máy bơm cần được kiểm tra định kỳ. Rọ lọc phải được lấy ra để vệ sinh. Một số trường hợp cần tháo motor hoặc cụm thủy lực.

Nếu phía trên máy bơm bị đường ống che kín, ngay cả thao tác mở nắp rọ lọc cũng trở nên khó khăn.

Nếu phía sau motor nằm sát tường, việc tháo motor có thể yêu cầu tháo thêm thiết bị xung quanh.

Một công việc đáng lẽ mất khoảng thời gian ngắn có thể trở thành quá trình tháo cả cụm đường ống.

Bình lọc cũng cần không gian bảo trì

Bình lọc không phải thiết bị lắp xong rồi để nguyên mãi mãi.

Trong quá trình sử dụng có thể cần kiểm tra van, thay vật liệu lọc hoặc xử lý phụ kiện.

Nếu bình lọc bị kẹp giữa tường và đường ống, khả năng tiếp cận bị hạn chế.

Vì vậy, thiết kế phòng máy bể bơi phải tính cả không gian thao tác chứ không chỉ kích thước thiết bị.

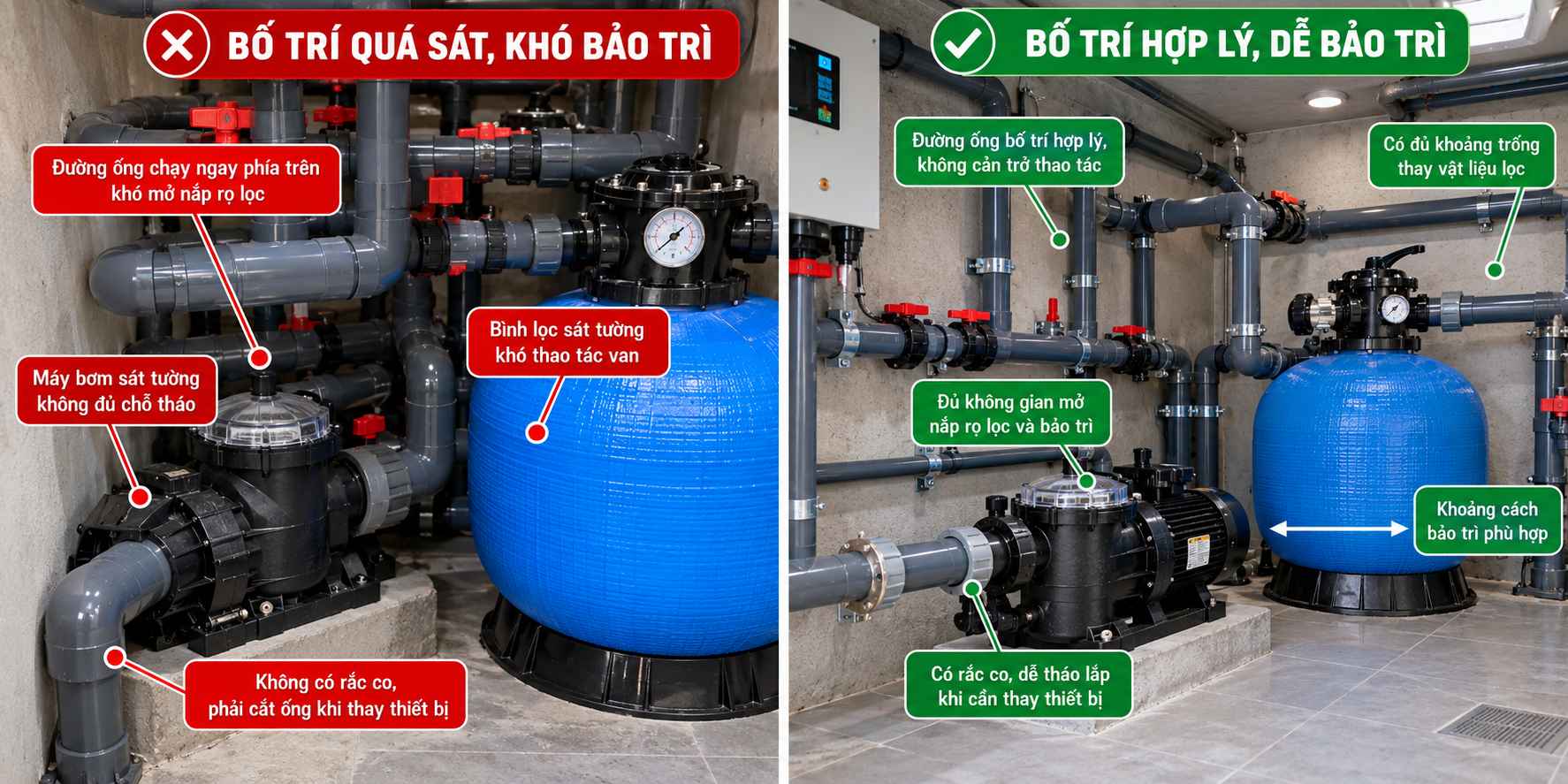

Thiết kế phòng máy bể bơi dễ bảo trìv — Thiết kế phòng máy bể bơi dễ bảo trì

4. Lý do 2: Đường ống thẳng đẹp nhưng chặn đường bảo trì

Đường ống song song và vuông góc tạo cảm giác chuyên nghiệp. Tuy nhiên, thẩm mỹ không nên là mục tiêu duy nhất.

Một lỗi thường gặp là cho đường ống chạy ngang phía trên thiết bị.

Nhìn từ phía trước, hệ thống rất cân đối. Nhưng khi cần mở nắp máy bơm hoặc tháo van bình lọc, tuyến ống phía trên lại trở thành vật cản.

Một trường hợp khác là nhiều tuyến ống được đặt quá gần nhau.

Kỹ thuật viên nhìn thấy van nhưng không thể đưa dụng cụ vào tháo rắc co.

Vì vậy, khi bố trí đường ống cần đặt câu hỏi:

Nếu thiết bị này hỏng, có thể tháo nó ra mà không phải cắt ống không?

Nếu câu trả lời là không, phương án nên được xem xét lại.

Một hệ thống thiết bị bể bơi cao cấp nhập khẩu từ Châu Âu chỉ phát huy giá trị lâu dài khi đường ống và không gian kỹ thuật được thiết kế phù hợp.

5. Lý do 3: Thiếu rắc co tại những vị trí cần tháo thiết bị

Rắc co là một chi tiết nhỏ nhưng rất quan trọng với khả năng bảo trì.

Ví dụ, máy bơm được nối cứng trực tiếp với đường ống ở cả đầu hút và đầu đẩy. Khi cần thay máy bơm, kỹ thuật viên có thể buộc phải cắt ống.

Sau khi thay, hệ thống lại cần nối thêm phụ kiện.

Nếu ngay từ đầu có điểm tháo nối phù hợp, công việc sẽ đơn giản hơn nhiều.

Nguyên tắc tương tự áp dụng với một số van và thiết bị xử lý nước cần tháo định kỳ.

Tuy nhiên, điều này không có nghĩa càng nhiều rắc co càng tốt.

Mỗi phụ kiện làm hệ thống phức tạp hơn và tạo thêm vị trí có khả năng rò nước.

Mục tiêu là bố trí đúng vị trí cần tháo, không phải lắp phụ kiện ở mọi đoạn ống.

6. Lý do 4: Van có nhưng rất khó thao tác

Một phòng máy có thể sử dụng đầy đủ van cho từng tuyến nhưng vẫn khó vận hành.

Nguyên nhân nằm ở vị trí van.

Tay van sát tường nên không xoay hết. Van nằm phía sau bình lọc nên phải luồn tay mới tiếp cận được. Một số van nằm quá thấp hoặc quá cao.

Có trường hợp các van được xếp sát nhau để đường ống trông đẹp nhưng khoảng cách không đủ cho thao tác.

Vấn đề càng lớn khi xảy ra sự cố.

Kỹ thuật viên cần đóng nhanh một nhánh nhưng mất thời gian xác định đúng van.

Do đó, thiết kế phòng máy bể bơi cần xem xét cả tầm nhìn và khả năng thao tác.

Van skimmer, thu đáy, hút vệ sinh và các tuyến quan trọng nên được nhận diện rõ ràng.

Nhãn tuyến đơn giản cũng giúp giảm nguy cơ vận hành nhầm.

7. Lý do 5: Không tính đường đưa thiết bị ra khỏi phòng máy

Đây là lỗi rất dễ xảy ra với bình lọc lớn.

Khi thi công, thiết bị được đưa vào trước. Sau đó cửa, tường hoặc các hệ thống MEP khác mới được hoàn thiện.

Nhiều năm sau, khi cần thay bình lọc, kỹ thuật viên mới phát hiện thiết bị không thể đi qua cửa.

Một số công trình thậm chí phải tháo cửa hoặc xử lý một phần kiến trúc để đưa thiết bị ra ngoài.

Do đó, ngay từ giai đoạn thiết kế cần kiểm tra kích thước lớn nhất của thiết bị.

Không chỉ xem nó có đặt vừa phòng hay không.

Phải xem thiết bị có thể được vận chuyển vào và đưa ra khỏi phòng máy hay không.

Điều này đặc biệt quan trọng với bình lọc đường kính lớn, heat pump và các cụm thiết bị nguyên khối.

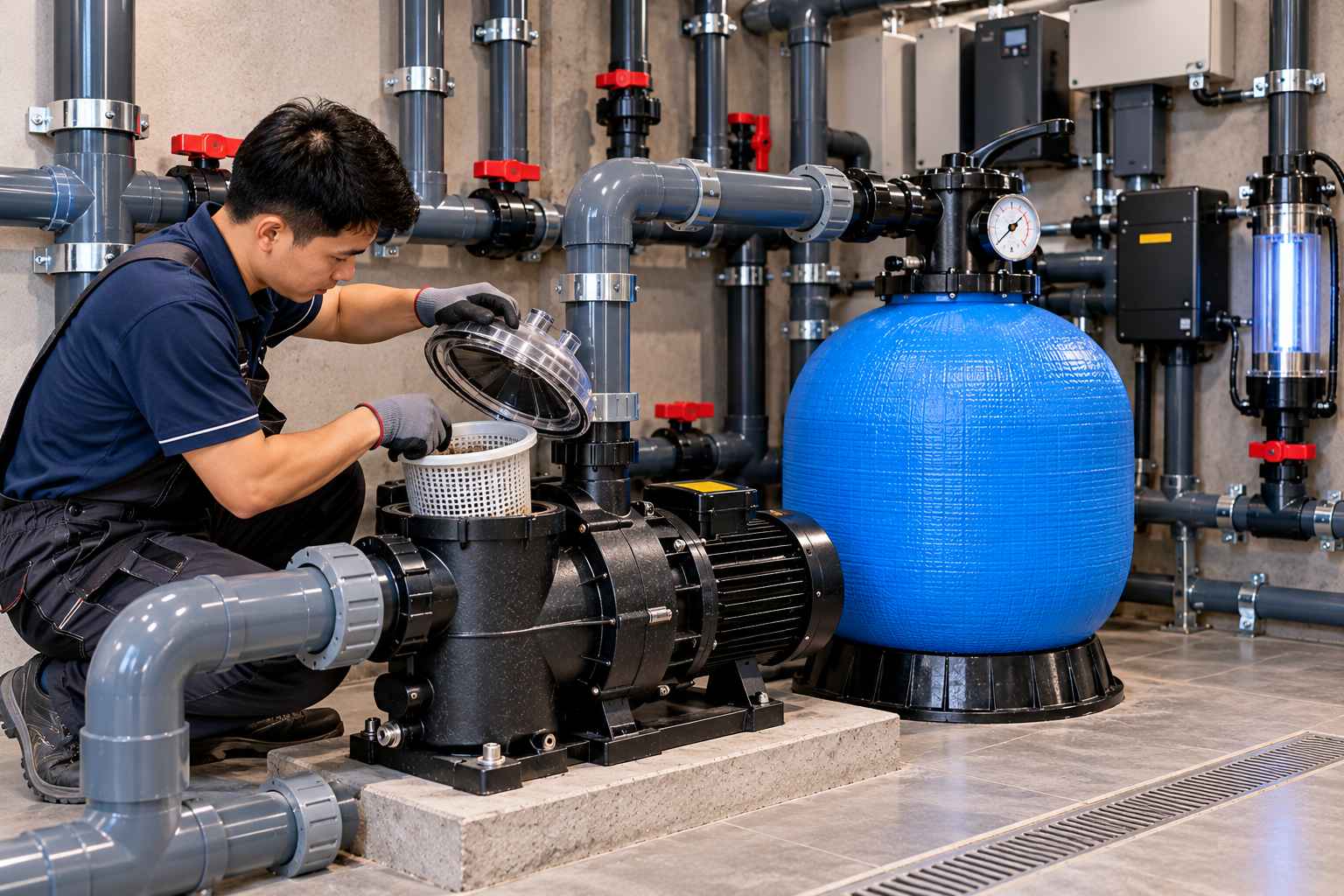

Khoảng trống bảo trì trong phòng máy bể bơi

8. Lý do 6: Không có khoảng trống để thay cát bình lọc

Thay vật liệu lọc là công việc có thể cần thực hiện trong vòng đời thiết bị.

Nếu phía trên bình lọc bị trần, dầm hoặc đường ống che kín, thao tác này sẽ rất khó.

Kỹ thuật viên cần đủ không gian để mở các bộ phận cần thiết theo cấu tạo của bình.

Ngoài ra, việc lấy vật liệu cũ ra và đưa vật liệu mới vào cũng cần không gian thao tác.

Nếu thiết kế phòng máy bể bơi chỉ tính đúng chiều cao của bình lọc, phương án có thể thiếu khoảng không bảo trì.

Nguyên tắc đúng là:

Kích thước bố trí = kích thước thiết bị + không gian vận hành + không gian bảo trì.

Đây là khác biệt giữa việc “đặt vừa” và “sử dụng được lâu dài”.

9. Lý do 7: Sàn phòng máy không hỗ trợ bảo trì

Nước trong phòng máy là điều khó tránh hoàn toàn.

Kỹ thuật viên có thể mở rọ lọc máy bơm. Bình lọc được xả nước. Một đoạn ống được tháo. Một thiết bị cần vệ sinh.

Nếu sàn không có độ dốc và thoát nước phù hợp, nước dễ đọng quanh chân thiết bị.

Điều này làm phòng máy ẩm và gây bất tiện khi bảo trì.

Đặc biệt, nước không nên đọng tại khu vực có thiết bị điện.

Vì vậy, thiết kế phòng máy không chỉ là thiết kế thiết bị.

Sàn, thoát nước, thông gió, chiếu sáng và điện đều là một phần của giải pháp.

Một phòng máy đẹp nhưng luôn ẩm hoặc thiếu ánh sáng vẫn là một phòng máy khó bảo trì.

10. Lý do 8: Tủ điện được đặt ở vị trí bất tiện

Tủ điện cần được bố trí phù hợp với môi trường kỹ thuật và yêu cầu an toàn của công trình.

Không nên đặt tủ tại vị trí dễ bị nước bắn khi mở máy bơm hoặc bảo trì đường ống.

Mặt tủ cũng cần đủ khoảng trống để thao tác.

Nếu tủ điện bị che bởi đường ống, bình lọc hoặc các thiết bị khác, việc kiểm tra trở nên khó khăn.

Dây điện cũng cần được tổ chức rõ ràng.

Một phòng máy với hệ thống ống rất đẹp nhưng dây điện chạy chằng chịt vẫn chưa phải phương án hoàn chỉnh.

Thiết kế điện và công nghệ nước vì vậy cần được phối hợp ngay từ đầu.

11. Lý do 9: Phòng máy không có đủ ánh sáng và thông gió

Bảo trì cần quan sát.

Một mối nối rỉ nước rất nhẹ có thể khó phát hiện trong phòng tối.

Thông số trên đồng hồ áp suất cũng khó đọc. Nhãn van và thiết bị khó nhận diện.

Ánh sáng vì vậy ảnh hưởng trực tiếp đến khả năng kiểm tra hệ thống.

Thông gió cũng quan trọng.

Phòng máy có thể phát sinh nhiệt từ động cơ và các thiết bị điện. Một số công trình còn lưu trữ hoặc sử dụng hóa chất xử lý nước theo cấu hình riêng.

Không gian kỹ thuật cần được tổ chức phù hợp với yêu cầu thông gió và hướng dẫn của từng thiết bị, hóa chất.

Không nên biến phòng máy thành một kho kín chỉ vì muốn giấu toàn bộ hệ thống khỏi tầm nhìn.

12. Lý do 10: Không dự phòng cho việc nâng cấp sau này

Bể bơi có thể được sử dụng hàng chục năm.

Trong khoảng thời gian đó, nhu cầu của chủ bể có thể thay đổi.

Ban đầu hệ thống chỉ có máy bơm và bình lọc. Sau đó chủ bể muốn bổ sung điện phân muối, UV hoặc thiết bị điều khiển tự động.

Nếu phòng máy đã kín hoàn toàn, việc bổ sung thiết bị rất khó.

Kỹ thuật viên có thể phải thay đổi hàng loạt đường ống.

Vì vậy, thiết kế phòng máy bể bơi tốt nên có một mức dự phòng hợp lý.

Không nhất thiết phải xây phòng lớn gấp đôi nhu cầu.

Nhưng có thể dự phòng một số đoạn ống, vị trí đấu nối hoặc không gian thiết bị theo định hướng nâng cấp của công trình.

Cách làm này giúp hệ thống linh hoạt hơn trong tương lai.

13. Phòng máy đẹp và phòng máy dễ bảo trì khác nhau thế nào?

Một phòng máy thiên về hình thức thường ưu tiên đường ống thẳng, thiết bị xếp sát và tận dụng tối đa diện tích.

Khi nhìn từ cửa vào, hệ thống rất gọn.

Một phòng máy dễ bảo trì vẫn có thể đẹp. Điểm khác biệt là bố cục được quyết định dựa trên thao tác thực tế.

Kỹ thuật viên có thể mở rọ lọc mà không vướng ống.

Motor máy bơm có thể tháo mà không cần cắt tuyến khác.

Van dễ tiếp cận. Bình lọc có đủ không gian để bảo trì. Tủ điện không nằm tại khu vực dễ bị nước tác động.

Quan trọng nhất, thiết bị lớn có đường để đưa ra ngoài khi cần thay thế.

Vì vậy, hai yếu tố thẩm mỹ và bảo trì không đối lập nhau.

Một phương án tốt có thể đạt cả hai nếu khả năng bảo trì được đưa vào ngay từ bước thiết kế.

14. Cách thiết kế phòng máy bể bơi dễ bảo trì ngay từ đầu

Bước 1: Bố trí thiết bị chính trước

Nên xác định vị trí máy bơm và bình lọc trước khi triển khai chi tiết đường ống.

Sau đó mới bố trí hệ khử khuẩn và các thiết bị phụ.

Cách này giúp hình thành hướng dòng nước rõ ràng.

Bước 2: Vẽ vùng thao tác quanh thiết bị

Đừng chỉ vẽ kích thước máy.

Hãy thể hiện cả khu vực cần để mở nắp, tháo motor, thao tác van hoặc thay vật liệu lọc.

Đây có thể xem là “vùng bảo trì” của thiết bị.

Không nên để đường ống hoặc thiết bị khác xâm phạm vùng này.

Bước 3: Kiểm tra từng thiết bị bằng câu hỏi “tháo thế nào?”

Đây là cách rất thực tế.

Nếu máy bơm hỏng, tháo theo hướng nào?

Nếu bình lọc cần thay, đưa ra bằng đường nào?

Nếu van bị hỏng, có đủ chỗ để tháo không?

Nếu câu trả lời yêu cầu phải cắt nhiều đường ống khác, thiết kế nên được tối ưu lại.

Bước 4: Bố trí đường ống sau khi xác định vùng bảo trì

Khi đó mới triển khai tuyến hút và tuyến trả.

Đường ống cần ngắn, dễ nhận diện và hạn chế co không cần thiết.

Nhưng không nên vì muốn giảm vài centimet đường ống mà đi xuyên qua khu vực bảo trì thiết bị.

Bước 5: Kiểm tra khả năng vận hành

Van nào dùng thường xuyên cần đặt ở vị trí thuận tiện.

Đồng hồ phải dễ nhìn.

Nắp rọ lọc phải dễ mở.

Thiết bị cần kiểm tra định kỳ nên nằm trong tầm tiếp cận.

Đây là những chi tiết tạo nên một thiết kế phòng máy bể bơi thực sự hiệu quả.

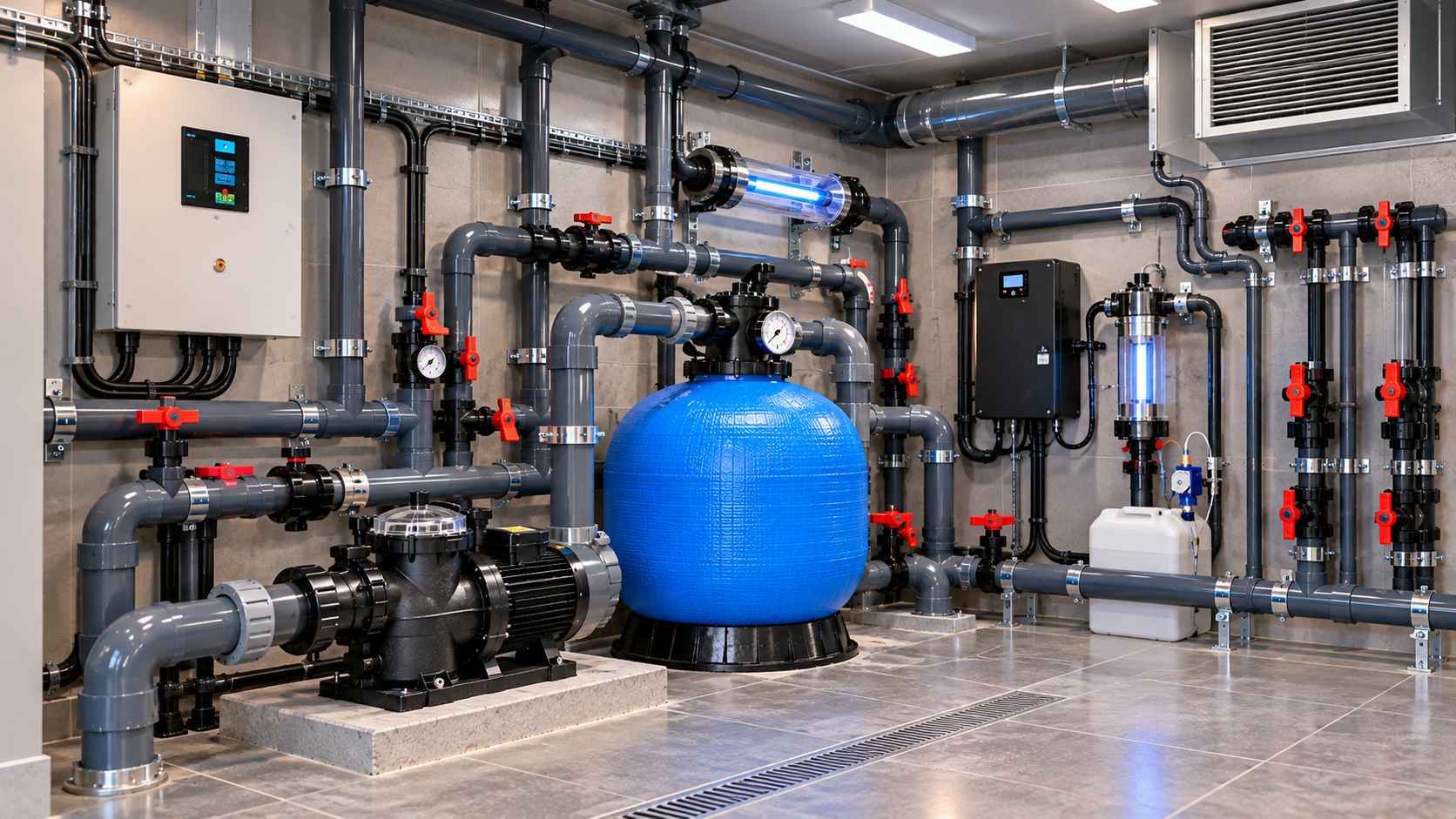

Bố trí thiết bị trong thiết kế phòng máy bể bơi

15. Phòng máy nhỏ nên xử lý thế nào?

Không phải công trình nào cũng có đủ diện tích.

Với biệt thự hoặc bể cải tạo, phòng máy đôi khi rất nhỏ. Lúc này, tối ưu không gian là bắt buộc.

Tuy nhiên, không nên giải quyết bằng cách ép tất cả thiết bị sát nhau.

Trước tiên cần xác định thiết bị bắt buộc. Sau đó chọn cấu hình và kích thước phù hợp với lưu lượng thực tế.

Có thể tận dụng chiều cao nếu thiết bị và yêu cầu kỹ thuật cho phép, nhưng không được chặn vùng thao tác.

Đường ống cũng cần được tổ chức thành từng tầng hoặc từng tuyến rõ ràng.

Các thiết bị cần bảo trì thường xuyên nên ưu tiên vị trí dễ tiếp cận hơn.

Nếu buộc phải lựa chọn giữa một đoạn ống “đẹp mắt” và khả năng tháo máy bơm thuận tiện, nên ưu tiên khả năng bảo trì.

Đó là giá trị sử dụng lâu dài của phòng máy.

16. Những sai lầm cần tránh khi thiết kế phòng máy

Sai lầm đầu tiên là thiết kế phòng máy sau khi kiến trúc đã chốt toàn bộ diện tích. Không gian còn thừa thường không đủ cho cả thiết bị và bảo trì.

Sai lầm thứ hai là chỉ dùng kích thước thiết bị trên catalog để bố trí.

Sai lầm tiếp theo là cho rằng thiết bị càng sát nhau thì phòng máy càng chuyên nghiệp.

Một lỗi khác là chạy đường ống kín phía trên máy bơm chỉ để tạo cảm giác thẳng hàng.

Không bố trí rắc co tại các điểm cần tháo cũng khiến công việc bảo trì phức tạp hơn.

Ngoài ra, cần tránh đặt van ở những vị trí nhìn thấy nhưng không thể thao tác.

Cuối cùng, đừng quên đường vận chuyển thiết bị.

Một chiếc bình lọc đặt vừa phòng nhưng không thể đưa qua cửa vẫn là một phương án chưa hoàn chỉnh.

17. Đừng chỉ chọn thiết bị tốt, hãy tạo điều kiện để thiết bị được bảo trì tốt

Thiết bị cao cấp vẫn cần bảo trì.

Máy bơm vẫn cần vệ sinh rọ lọc. Bình lọc vẫn cần kiểm tra. Van vẫn có thể cần thay thế. Hệ thống điện phân muối, UV và các thiết bị điều khiển cũng cần tiếp cận trong quá trình sử dụng.

Vì vậy, chất lượng công trình không chỉ phụ thuộc thương hiệu thiết bị.

Cách các thiết bị được bố trí quyết định rất nhiều đến khả năng vận hành trong nhiều năm.

Một hệ thống thiết bị bể bơi cao cấp nhập khẩu từ Châu Âu được đặt trong phòng máy quá chật vẫn có thể gây khó khăn cho đội vận hành.

Ngược lại, thiết kế khoa học giúp quá trình kiểm tra nhanh hơn và giảm những thao tác tháo dỡ không cần thiết.

Đó là lý do thiết kế công nghệ nên được thực hiện đồng bộ với kiến trúc và MEP ngay từ giai đoạn đầu.

18. Kết luận: Phòng máy tốt phải đẹp cả khi bảo trì

Thiết kế phòng máy bể bơi không nên được đánh giá chỉ bằng một bức ảnh sau khi hoàn thiện.

Đường ống thẳng, van xếp đều và thiết bị gọn gàng tạo ấn tượng tốt. Nhưng giá trị thực sự chỉ xuất hiện khi hệ thống cần bảo trì.

Một phòng máy được thiết kế đúng phải cho phép mở rọ lọc dễ dàng. Máy bơm có thể tháo mà không phải cắt hàng loạt đường ống. Van nằm trong tầm thao tác. Bình lọc có đủ không gian kiểm tra và thay vật liệu lọc.

Tủ điện cần được bố trí hợp lý. Sàn có khả năng thoát nước. Ánh sáng và thông gió đáp ứng nhu cầu vận hành.

Quan trọng hơn, phải có phương án đưa thiết bị lớn ra ngoài khi cần thay thế.

Vì vậy, khi thiết kế phòng máy, đừng chỉ hỏi: “Xếp thế này có đẹp không?”

Hãy hỏi thêm: “Ba năm sau cần tháo thiết bị này thì tháo bằng cách nào?”

Nếu câu hỏi đó được giải quyết ngay trên bản vẽ, phòng máy sẽ không chỉ đẹp khi bàn giao mà còn thuận tiện trong suốt vòng đời công trình.

Để tìm hiểu thêm về cách lựa chọn máy bơm, bình lọc và các thiết bị bể bơi cao cấp nhập khẩu từ Châu Âu, bạn có thể tham khảo chuyên mục thiết bị của Poolex.

Số 2 Ngõ 327 Vũ Tông Phan, Phường Khương Đình, TP. Hà Nội
