Tổn Thất Đường Ống Bể Bơi: Co 90° Ảnh Hưởng Ra Sao?

Tổn thất đường ống bể bơi có thể là lý do máy bơm được chọn đúng nhưng dòng nước tại đầu trả vẫn yếu. Một nguyên nhân thường bị bỏ qua là tuyến ống sử dụng quá nhiều co 90°.

Trong phòng kỹ thuật có diện tích nhỏ, đường ống thường phải đổi hướng nhiều lần. Co 90° giúp thi công gọn và thuận tiện. Tuy nhiên, mỗi lần dòng nước đổi hướng đột ngột đều tạo thêm trở lực.

Một hoặc hai co phù hợp thường không phải vấn đề lớn. Nhưng nếu một tuyến hút hoặc trả sử dụng liên tiếp nhiều co 90°, tổng tổn thất có thể tăng đáng kể.

Khi đó, máy bơm phải làm việc với tổng cột áp hệ thống cao hơn. Điểm vận hành thay đổi và lưu lượng thực tế có thể giảm.

Hệ quả là skimmer hút yếu, đầu trả nước yếu và thời gian tuần hoàn tăng. Người vận hành đôi khi cho rằng máy bơm thiếu công suất và quyết định thay bơm lớn hơn.

Nhưng nếu “nút thắt” nằm ở đường ống, tăng công suất máy bơm chưa chắc là giải pháp phù hợp.

2. Vì sao một chiếc co 90° lại tạo ra tổn thất?

Nước đang chuyển động thẳng có động lượng theo một hướng nhất định. Khi gặp co 90°, dòng nước buộc phải đổi hướng trong một khoảng cách ngắn.

Quá trình này tạo ra vùng dòng chảy phức tạp và làm tiêu hao một phần năng lượng của dòng nước.

Trong tính toán thủy lực, tổn thất trong hệ thống thường được chia thành hai nhóm.

Nhóm thứ nhất là tổn thất dọc đường. Nó xuất hiện do ma sát giữa nước và thành ống trên suốt chiều dài tuyến.

Nhóm thứ hai là tổn thất cục bộ. Nó xuất hiện tại co, tê, van, đoạn thu, đoạn mở rộng và nhiều loại phụ kiện khác.

Co 90° thuộc nhóm tạo tổn thất cục bộ.

Vì vậy, khi tính tổn thất đường ống bể bơi, không thể chỉ nhìn vào tổng số mét ống PVC. Toàn bộ phụ kiện trên tuyến cũng phải được xem xét.

3. Một co 90° tương đương bao nhiêu mét ống thẳng?

Không có một con số duy nhất áp dụng cho mọi trường hợp.

Mức tổn thất phụ thuộc vào đường kính ống, vận tốc dòng nước, bán kính cong, cấu tạo của co và đặc tính bề mặt.

Vì vậy, không nên khẳng định rằng một co 90° luôn tương đương một số mét ống cố định.

Trong thiết kế, kỹ thuật viên có thể sử dụng phương pháp chiều dài tương đương. Mỗi phụ kiện được quy đổi thành một đoạn ống thẳng có mức tổn thất tương đương.

Một phương pháp khác là sử dụng hệ số tổn thất cục bộ của từng phụ kiện.

Cả hai phương pháp đều cho thấy một nguyên tắc quan trọng: mỗi co 90° đều làm tăng tổng trở lực của hệ thống.

Khi số lượng co tăng lên, ảnh hưởng tích lũy càng cần được tính đến.

4. Quá nhiều co 90° ảnh hưởng lưu lượng bể bơi thế nào?

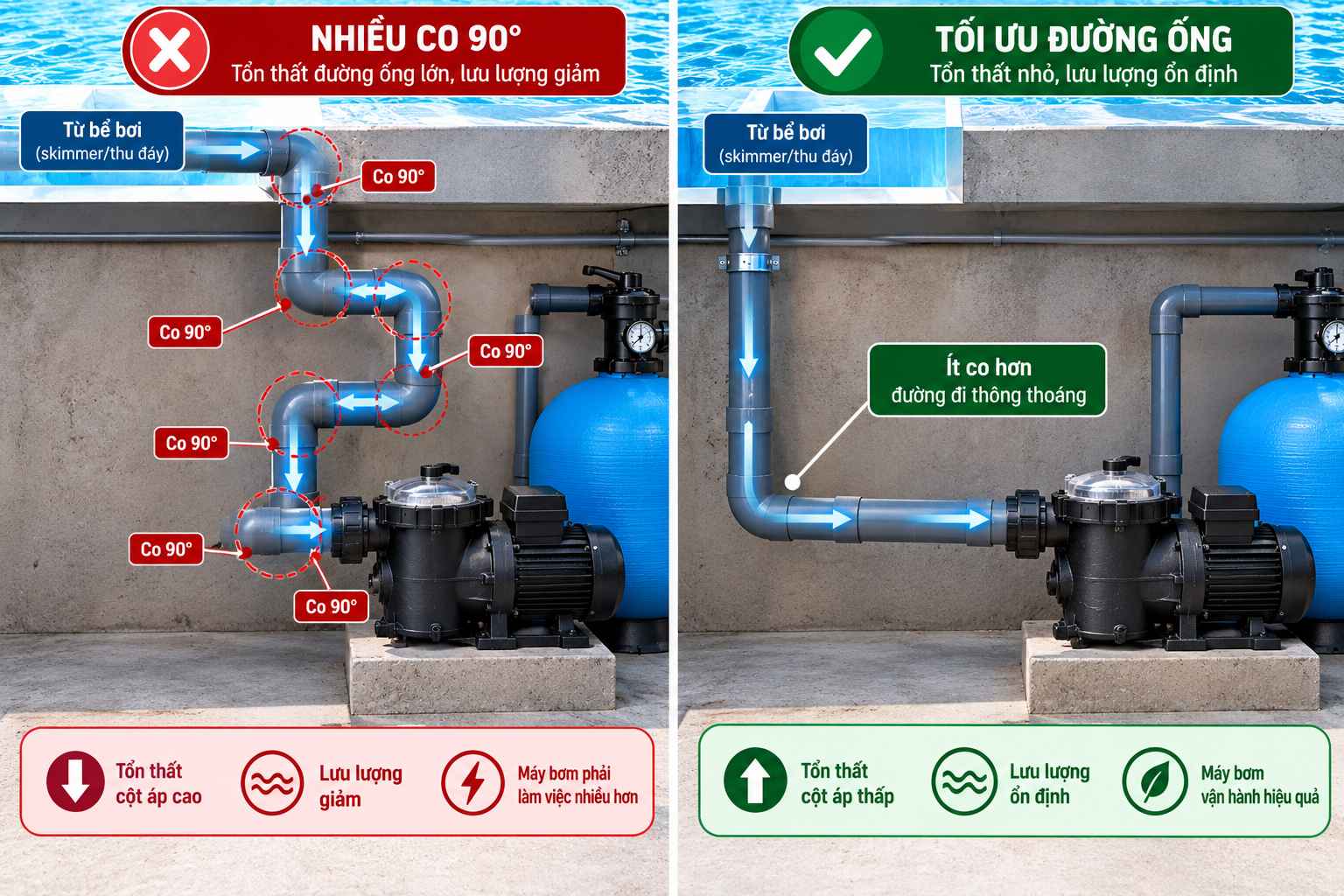

Tổn thất đường ống bể bơi do nhiều co 90 độ

4.1. Làm tăng tổn thất cột áp

Đây là tác động trực tiếp nhất.

Máy bơm không chỉ cần đưa nước đi từ điểm A đến điểm B. Nó còn phải vượt qua toàn bộ trở lực của đường ống và thiết bị.

Co 90° tạo thêm trở lực. Nhiều co đồng nghĩa tổng cột áp động của hệ thống có thể tăng.

Khi tổng cột áp tăng, điểm vận hành của máy bơm dịch chuyển trên đường đặc tính.

Với máy bơm ly tâm thông dụng, điều này thường dẫn đến lưu lượng thực tế thấp hơn.

Do đó, tổn thất đường ống bể bơi có thể khiến một máy bơm có thông số tốt trên catalog không đạt lưu lượng mong muốn khi lắp vào công trình.

4.2. Đầu trả nước có thể yếu hơn dự kiến

Đây là biểu hiện người sử dụng dễ nhận thấy.

Máy bơm vẫn chạy bình thường nhưng dòng nước tại đầu trả không mạnh như kỳ vọng.

Nếu nhiều đầu trả sử dụng chung một tuyến, một số vị trí còn có thể xuất hiện chênh lệch lưu lượng.

Tuy nhiên, đầu trả yếu không đồng nghĩa chắc chắn do co 90°. Bình lọc bẩn, van đóng chưa hết, đường ống quá nhỏ hoặc cánh bơm có vấn đề cũng có thể gây hiện tượng tương tự.

Vì vậy, cần kiểm tra tổng thể trước khi kết luận.

4.3. Skimmer có thể hút kém hiệu quả

Co 90° trên đường hút cần được chú ý nhiều hơn.

Nếu tuyến từ skimmer về máy bơm có nhiều co, tổng trở lực phía hút tăng. Lưu lượng qua skimmer có thể thấp hơn thiết kế.

Khi đó, rác nổi không được kéo về skimmer nhanh. Lá cây và côn trùng có thể lưu lại trên mặt nước lâu hơn.

Nếu bể có nhiều skimmer với cấu hình đường ống khác nhau, số lượng co trên từng nhánh còn có thể góp phần tạo chênh lệch lưu lượng giữa các skimmer.

4.4. Thời gian tuần hoàn có thể kéo dài

Một hệ thống được thiết kế theo một lưu lượng mục tiêu.

Nếu lưu lượng thực tế giảm do trở lực lớn, lượng nước đi qua bình lọc trong một giờ cũng giảm.

Ví dụ, hệ thống dự kiến vận hành ở lưu lượng Q nhưng thực tế chỉ đạt thấp hơn do tổn thất đường ống bể bơi lớn. Khi đó, thời gian cần để tuần hoàn một thể tích nước tương ứng sẽ tăng.

Người vận hành có thể phải chạy máy lâu hơn để đạt lượng nước tuần hoàn mong muốn.

Đây là lý do hiệu quả vận hành không chỉ phụ thuộc vào công suất máy bơm.

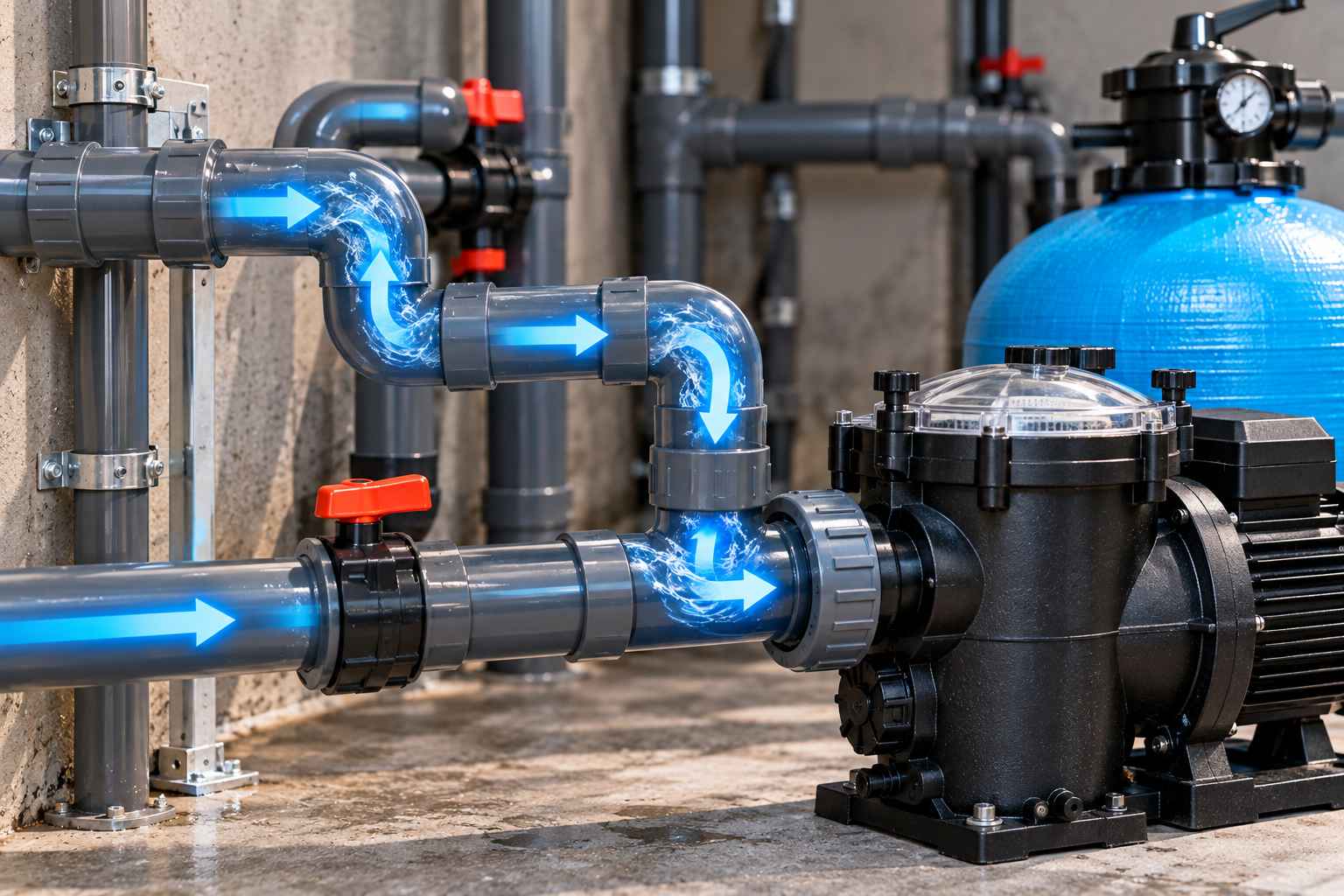

5. Co 90° trên đường hút đáng chú ý hơn đường trả?

Cả hai phía đều tạo tổn thất. Tuy nhiên, đường hút máy bơm cần được thiết kế đặc biệt cẩn thận.

Máy bơm cần nhận được dòng nước ổn định tại cửa hút.

Nếu đường hút quá nhỏ, quá dài và sử dụng nhiều co gấp, tổn thất phía hút tăng. Điều kiện này có thể làm giảm khả năng hút và trong trường hợp bất lợi làm tăng nguy cơ xâm thực.

Xâm thực liên quan đến việc áp suất cục bộ giảm đủ thấp để hình thành bọt hơi. Các bọt này có thể sụp vỡ khi đi vào vùng áp suất cao hơn.

Dấu hiệu có thể gồm tiếng ồn bất thường, rung hoặc lưu lượng không ổn định.

Vì vậy, tuyến hút nên được bố trí càng hợp lý càng tốt. Cần hạn chế những lần đổi hướng không cần thiết và tránh bố trí đường ống quá phức tạp ngay sát cửa hút máy bơm.

Đây cũng là một yếu tố quan trọng khi thiết kế đồng bộ thiết bị bể bơi cao cấp nhập khẩu từ Châu Âu với hệ thống đường ống.

6. Vì sao phòng máy bể bơi thường có quá nhiều co 90°?

6.1. Phòng kỹ thuật quá nhỏ

Không gian hạn chế khiến kỹ thuật viên phải bẻ hướng đường ống liên tục để kết nối máy bơm, bình lọc và các thiết bị xử lý.

Phòng máy càng chật, việc bố trí tuyến ống thẳng càng khó.

Kết quả là hệ thống nhìn gọn nhưng thủy lực chưa chắc tối ưu.

6.2. Thi công đường ống sau khi đã bố trí thiết bị

Một sai lầm khác là đặt toàn bộ thiết bị trước rồi mới tìm cách nối đường ống.

Khi vị trí máy bơm và bình lọc không được tính toán theo hướng đường ống, kỹ thuật viên buộc phải sử dụng thêm nhiều co.

Thiết kế phòng máy nên được thực hiện đồng thời với thiết kế tuyến ống.

6.3. Ưu tiên thẩm mỹ hơn thủy lực

Một phòng máy có đường ống vuông góc, thẳng hàng có thể trông rất đẹp.

Tuy nhiên, nếu để đạt được hình thức đó mà mỗi tuyến phải đi qua nhiều co 90° không cần thiết thì hiệu quả thủy lực có thể bị ảnh hưởng.

Phòng máy tốt cần đạt cả hai yếu tố: dễ bảo trì và vận hành hiệu quả.

6.4. Không tính tổn thất cục bộ

Một số phương án chỉ tính chiều dài đường ống từ bể đến phòng máy.

Nếu bỏ qua co, tê, van và thiết bị, tổng cột áp tính toán có thể thấp hơn thực tế.

Khi đó, máy bơm được chọn theo một hệ thống “đẹp trên giấy” nhưng khác với hệ thống sau khi thi công.

7. Co 90° thường và co bán kính lớn khác nhau thế nào?

Không phải mọi loại co đều tạo mức tổn thất giống nhau.

Co có bán kính cong lớn giúp dòng nước đổi hướng từ từ hơn. Trong nhiều điều kiện, loại này có thể tạo tổn thất thấp hơn so với co gấp có bán kính nhỏ.

Đây là một lựa chọn đáng cân nhắc tại những tuyến quan trọng.

Tuy nhiên, co bán kính lớn cần nhiều không gian hơn. Điều này có thể khó áp dụng trong phòng máy nhỏ.

Một phương án khác thường được nhắc đến là sử dụng hai co 45° thay cho một co 90°.

Cách này có thể giúp thay đổi hướng dòng chảy nhẹ hơn trong một số cấu hình. Tuy nhiên, không nên mặc định rằng mọi trường hợp dùng hai co 45° đều tốt hơn.

Tổn thất thực tế phụ thuộc vào loại phụ kiện, khoảng cách lắp đặt và cấu hình tuyến ống.

Do đó, giải pháp tốt nhất vẫn là giảm những lần đổi hướng không cần thiết ngay từ thiết kế.

8. Cách giảm tổn thất đường ống bể bơi do co 90°

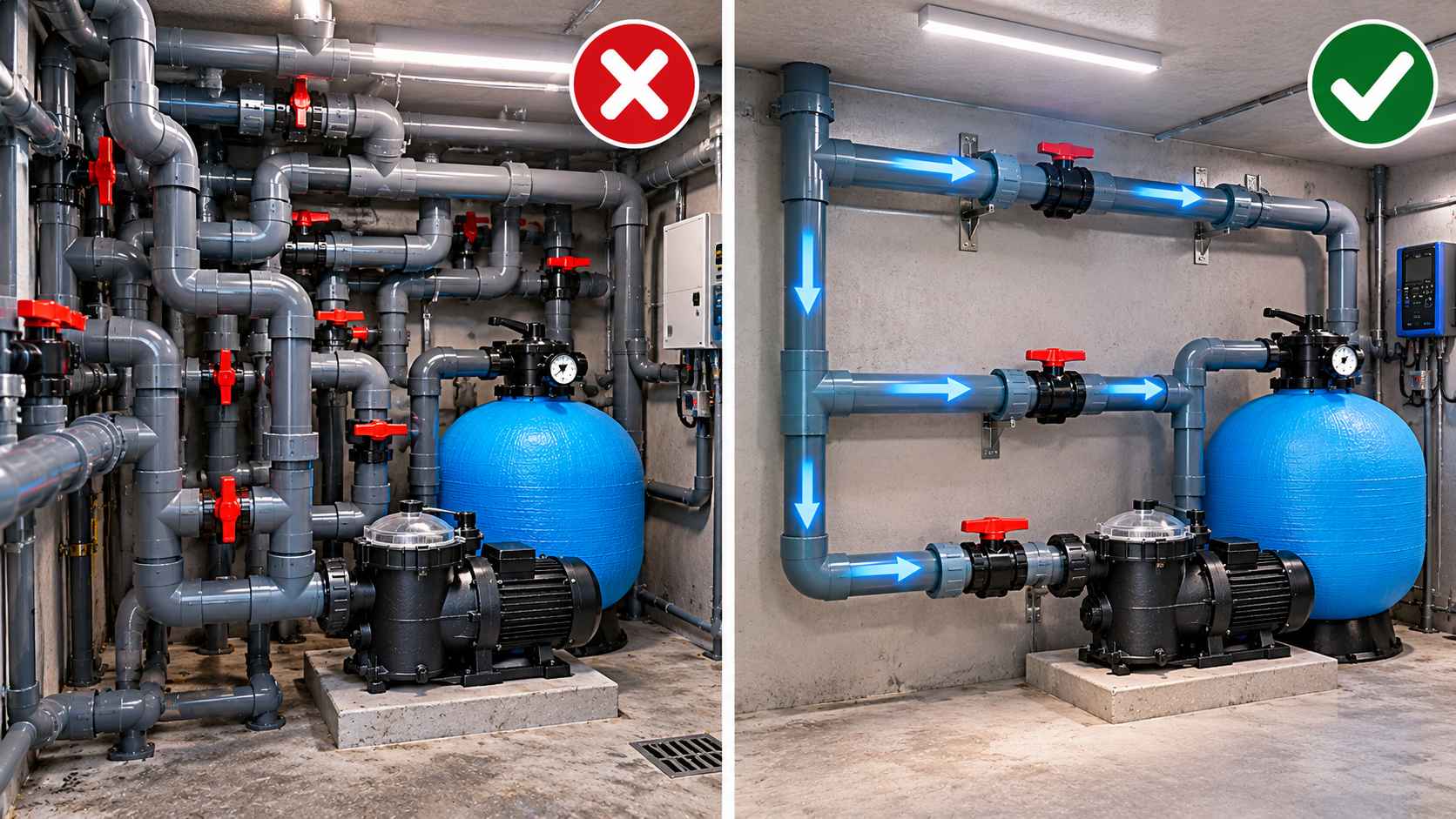

Giảm tổn thất đường ống bể bơi trong phòng máy

8.1. Tối ưu vị trí máy bơm và bình lọc

Đây là bước nên thực hiện trước khi lắp đường ống.

Máy bơm nên được bố trí sao cho đường hút thuận lợi. Bình lọc và các thiết bị phía sau cũng cần được sắp xếp theo hướng dòng chảy.

Nếu thiết bị được đặt hợp lý, số lượng co cần sử dụng sẽ tự giảm.

Đây thường là giải pháp hiệu quả hơn việc cố xử lý từng chiếc co sau khi phòng máy đã hoàn thiện.

8.2. Ưu tiên tuyến ống ngắn và ít đổi hướng

Khoảng cách ngắn chưa chắc luôn tốt nếu tuyến phải đổi hướng liên tục.

Một tuyến dài hơn một chút nhưng đi thẳng có thể có đặc tính thủy lực tốt hơn tuyến ngắn nhưng chứa nhiều phụ kiện.

Do đó, khi thiết kế cần xem xét đồng thời chiều dài và số lượng phụ kiện.

8.3. Hạn chế co gấp gần cửa hút máy bơm

Khu vực trước cửa hút cần được ưu tiên.

Nếu có thể, nên tạo đoạn ống dẫn vào máy bơm hợp lý theo hướng dẫn của nhà sản xuất và yêu cầu thiết kế.

Không nên gom hàng loạt co, tê hoặc đoạn thu ngay sát cửa hút chỉ vì thuận tiện thi công.

Dòng nước vào bơm càng ổn định thì điều kiện vận hành càng thuận lợi.

8.4. Kiểm tra đường kính ống

Co 90° không phải yếu tố duy nhất.

Nếu đường ống vốn đã quá nhỏ, vận tốc nước cao hơn ở cùng một lưu lượng. Khi đó, tổn thất do ma sát và phụ kiện càng đáng chú ý.

Vì vậy, xử lý tổn thất đường ống bể bơi phải xem xét cả đường kính ống.

Không nên thay co nhưng giữ nguyên một tuyến ống không đáp ứng lưu lượng thiết kế.

8.5. Tính tổng cột áp trước khi chọn máy bơm

Máy bơm nên được chọn sau khi đã ước tính trở lực hệ thống.

Cần xem xét đường hút, đường trả, bình lọc, van, co, tê và các thiết bị xử lý khác.

Sau đó, đối chiếu tổng cột áp với đường đặc tính của máy bơm để xác định điểm vận hành.

Cách làm này chính xác hơn nhiều so với chọn máy bơm chỉ dựa vào HP.

Để hiểu thêm về cách phối hợp máy bơm, bình lọc và các thiết bị khác, bạn có thể tham khảo chuyên mục thiết bị bể bơi cao cấp nhập khẩu từ Châu Âu.

9. Có nên tháo toàn bộ co 90° trong hệ thống?

Không cần thiết.

Co 90° là phụ kiện bình thường và cần thiết trong rất nhiều hệ thống đường ống.

Vấn đề không nằm ở việc có sử dụng co 90° hay không. Vấn đề nằm ở số lượng, vị trí và cách sử dụng.

Nếu một co giúp tuyến ống kết nối thiết bị hợp lý thì hoàn toàn có thể sử dụng.

Điều cần tránh là dùng liên tiếp nhiều co chỉ vì bố trí thiết bị chưa tối ưu.

Đối với bể đang vận hành bình thường và đạt lưu lượng thiết kế, không có lý do phải cải tạo chỉ vì nhìn thấy nhiều co.

Chỉ nên xem xét cải tạo khi đo đạc hoặc kiểm tra cho thấy trở lực hệ thống đang ảnh hưởng đáng kể đến hiệu quả vận hành.

10. Đừng thay máy bơm lớn hơn trước khi kiểm tra đường ống

Đây là sai lầm dễ làm tăng chi phí.

Khi thấy đầu trả yếu, giải pháp đầu tiên của nhiều người là tăng công suất máy bơm.

Nhưng máy bơm lớn hơn không làm các co 90° biến mất.

Nếu tổng trở lực vẫn cao, điểm vận hành mới có thể tiếp tục khác với mong muốn. Hệ thống còn có nguy cơ phát sinh vận tốc nước cao tại một số đoạn.

Bình lọc, van, skimmer, thu đáy và đầu trả cũng có giới hạn lưu lượng riêng.

Vì vậy, trước khi thay máy bơm nên kiểm tra đường ống, bình lọc, van và tình trạng thiết bị.

Nếu cần nâng cấp, toàn bộ hệ thống phải được đánh giá đồng bộ.

Một thiết bị cao cấp chỉ phát huy hiệu quả khi được đặt trong hệ thống thủy lực phù hợp. Đây là nguyên tắc quan trọng khi lựa chọn thiết bị bể bơi cao cấp nhập khẩu từ Châu Âu cho công trình.

11. Dấu hiệu cho thấy hệ thống có thể đang bị tổn thất lớn

Máy bơm chạy bình thường nhưng lưu lượng đầu trả thấp là dấu hiệu đầu tiên cần kiểm tra.

Skimmer hút yếu dù giỏ lọc sạch cũng là một dấu hiệu khác.

Nếu bình lọc sạch, van mở đúng và máy bơm không có lỗi nhưng lưu lượng vẫn thấp, đường ống nên được đưa vào danh sách kiểm tra.

Tiếng nước lớn tại các vị trí co hoặc van cũng đáng chú ý.

Ngoài ra, nếu tăng tốc độ máy bơm nhưng lưu lượng thực tế không tăng như kỳ vọng, tổng trở lực của hệ thống cần được đánh giá.

Tuy nhiên, không thể xác định chính xác nguyên nhân chỉ bằng quan sát.

Muốn biết hệ thống có tổn thất đường ống bể bơi lớn hay không, nên kết hợp thông số áp suất, lưu lượng thực tế và đường đặc tính của máy bơm.

12. Bể mới và bể đã hoàn thiện nên xử lý khác nhau thế nào?

Với bể đang thiết kế, việc xử lý rất đơn giản.

Hãy tối ưu phòng máy ngay trên bản vẽ. Bố trí máy bơm, bình lọc và thiết bị theo hướng dòng nước. Hạn chế số lần đường ống phải quay đầu.

Đây là thời điểm tốt nhất để giảm trở lực với chi phí thấp.

Với bể đã hoàn thiện, cần thận trọng hơn.

Không nên tháo toàn bộ đường ống chỉ dựa trên quan sát. Trước tiên cần xác định vị trí gây tổn thất đáng kể.

Có thể ưu tiên cải tạo các đoạn có quá nhiều co liên tiếp, đoạn thu đường kính đột ngột hoặc khu vực đường hút bố trí bất hợp lý.

Nếu hệ thống vẫn đạt lưu lượng yêu cầu, việc cải tạo có thể không cần thiết.

Mục tiêu cuối cùng không phải tạo ra phòng máy có ít co nhất. Mục tiêu là tạo ra hệ thống đạt lưu lượng thiết kế với mức trở lực hợp lý và dễ vận hành.

13. Những sai lầm cần tránh khi bố trí co 90°

Sai lầm đầu tiên là nghĩ rằng phụ kiện không ảnh hưởng đáng kể vì chiều dài của chúng rất ngắn. Thực tế, tổn thất cục bộ vẫn cần được tính vào hệ thống.

Sai lầm thứ hai là chỉ quan tâm tổng chiều dài ống. Một tuyến 20 m thẳng và một tuyến 20 m có nhiều co không có cùng đặc tính thủy lực.

Sai lầm thứ ba là bố trí quá nhiều phụ kiện ngay trước cửa hút máy bơm.

Sai lầm tiếp theo là giảm đường kính ống để dễ đi qua không gian hẹp. Khi đường kính giảm, vận tốc có thể tăng và tổn thất càng đáng chú ý.

Cuối cùng là chọn máy bơm dựa vào công suất động cơ mà không xác định điểm vận hành.

Máy bơm 1 HP hay 2 HP không tự cho biết lưu lượng thực tế của hệ thống. Muốn biết lưu lượng, cần xem đường đặc tính bơm cùng tổng cột áp.

14. Kết luận: Ít co hơn chưa chắc hoàn hảo, nhưng co thừa luôn nên tránh

Tổn thất đường ống bể bơi là tổng hợp của nhiều yếu tố. Chiều dài ống, đường kính, vận tốc nước, van, tê, thiết bị và co 90° đều góp phần tạo ra trở lực.

Vì vậy, một chiếc co 90° không phải “thủ phạm” khiến hệ thống vận hành kém. Vấn đề xuất hiện khi số lượng co không cần thiết tăng lên và kết hợp với đường ống nhỏ hoặc tuyến quá dài.

Khi tổng trở lực tăng, máy bơm phải vận hành tại cột áp cao hơn. Lưu lượng thực tế có thể giảm và thời gian tuần hoàn kéo dài.

Giải pháp hiệu quả nhất là xử lý từ giai đoạn thiết kế.

Phòng máy cần đủ không gian. Thiết bị nên được bố trí theo hướng dòng nước. Tuyến hút nên ngắn, thông thoáng và hạn chế đổi hướng không cần thiết.

Với công trình đã vận hành, không nên vội thay máy bơm. Hãy kiểm tra tổng thể đường ống và xác định đúng nguyên nhân trước khi cải tạo.
