Vị trí thu đáy bể bơi: Nên đặt ở đâu để hút cặn hiệu quả?

Vị trí thu đáy bể bơi ảnh hưởng trực tiếp đến khả năng hút cặn, tuần hoàn nước và chất lượng vệ sinh hồ bơi. Nếu thu đáy đặt sai chỗ, cát, bụi bẩn và cặn lắng có thể tích tụ lâu ngày. Máy bơm vẫn chạy nhưng đáy bể vẫn bẩn, nước dễ đục và chi phí vệ sinh tăng cao.

Nhiều công trình chỉ quan tâm đến công suất máy bơm hoặc kích thước đường ống. Tuy nhiên, vị trí thu đáy cũng quan trọng không kém. Thiết bị cần được bố trí đúng theo hình dạng bể, độ sâu, hướng dòng chảy và phương án vận hành.

Vậy thu đáy bể bơi nên đặt ở đâu? Có nên đặt chính giữa đáy bể? Bể lớn có cần nhiều thu đáy không? Nội dung dưới đây sẽ giúp chủ đầu tư và đơn vị thi công lựa chọn vị trí phù hợp ngay từ giai đoạn thiết kế.

1. Thu đáy bể bơi là gì?

Thu đáy bể bơi là thiết bị được lắp tại đáy hồ để hút nước và cặn bẩn về hệ thống lọc. Thiết bị thường kết nối với đường ống hút đáy, van điều khiển và máy bơm tuần hoàn.

Trong quá trình sử dụng, bụi bẩn, cát, tóc, lá vụn và các hạt cặn nặng thường lắng xuống đáy bể. Những loại cặn này khó được skimmer thu gom vì skimmer chủ yếu hút nước ở lớp mặt.

Thu đáy giúp đưa nước ở khu vực đáy về hệ thống lọc. Khi kết hợp với skimmer và các đầu trả nước, thiết bị hỗ trợ tạo vòng tuần hoàn đầy đủ hơn.

Một hệ thống thu đáy thường gồm:

• Thân thu đáy.
• Nắp thu đáy hoặc mặt hút.
• Đường ống hút đáy.
• Van khóa hoặc van điều chỉnh.
• Máy bơm tuần hoàn.
• Bình lọc và các thiết bị xử lý nước liên quan.

Tùy từng thiết kế, thu đáy có thể được dùng để hút nước trong quá trình lọc hằng ngày, hút cặn khi vệ sinh hoặc xả nước khỏi bể.

2. Vì sao cần bố trí đúng vị trí thu đáy bể bơi?

Thu đáy không chỉ là một cửa hút được đặt tùy ý. Vị trí của thiết bị quyết định khu vực nào được hút nước hiệu quả và khu vực nào dễ phát sinh cặn lắng.

Nếu bố trí không phù hợp, công trình có thể gặp các vấn đề sau.

2.1. Cặn bẩn tập trung ở góc bể

Khi dòng nước không hướng về thu đáy, cặn có thể bị đẩy sang góc hoặc khu vực khuất. Tại đây, bụi bẩn tích tụ lâu ngày và khó được hút về hệ thống lọc.

Tình trạng này thường xảy ra ở bể có nhiều bậc, hốc trang trí hoặc hình dạng không đối xứng.

2.2. Hút đáy không đều

Nếu chỉ dùng một thu đáy cho bể có diện tích lớn, khoảng cách từ các khu vực xa đến cửa hút có thể quá lớn. Dòng nước tại những vị trí này thường yếu hơn.

Khi đó, thu đáy vẫn hoạt động nhưng không thể làm sạch toàn bộ đáy bể.

2.3. Tăng thời gian vệ sinh thủ công

Khi cặn không được thu gom tốt, nhân viên vận hành phải hút đáy bằng thiết bị vệ sinh nhiều lần. Điều này làm tăng thời gian bảo trì và chi phí vận hành.

Đối với biệt thự, khách sạn hoặc khu nghỉ dưỡng, việc vệ sinh thủ công thường xuyên còn ảnh hưởng đến trải nghiệm sử dụng.

2.4. Tăng nguy cơ mất cân bằng dòng chảy

Thu đáy cần phối hợp với skimmer và đầu trả nước. Nếu vị trí hút không được tính toán đồng bộ, một số khu vực có thể bị hút quá mạnh. Trong khi đó, khu vực khác lại thiếu tuần hoàn.

Vì vậy, khi thiết kế hệ thống, không nên tách riêng vị trí thu đáy khỏi sơ đồ tổng thể.

3. Thu đáy bể bơi nên đặt ở đâu?

Không có một vị trí cố định áp dụng cho mọi công trình. Vị trí thu đáy bể bơi cần được xác định dựa trên diện tích, hình dạng, độ dốc đáy, số lượng thiết bị và phương án đường ống.

Tuy nhiên, có một số nguyên tắc quan trọng cần ưu tiên.

3.1. Ưu tiên khu vực thấp nhất của đáy bể

Nếu đáy bể được thiết kế có độ dốc, thu đáy thường nên được bố trí tại khu vực thấp hơn. Cặn và nước có xu hướng tập trung về đây khi vệ sinh hoặc xả nước.

Cách bố trí này giúp quá trình hút cặn và tháo nước thuận tiện hơn. Tuy nhiên, không nên tạo độ dốc quá lớn chỉ để đưa nước về một điểm hút. Độ dốc cần phù hợp với thiết kế kết cấu và nhu cầu sử dụng.

Với bể có đáy phẳng, vị trí thu đáy cần được xác định theo sơ đồ dòng chảy. Không nên mặc định rằng đặt ở chính giữa luôn là phương án tốt nhất.

3.2. Đặt tại khu vực có khả năng thu gom cặn tốt

Cặn bẩn cần được dẫn về thu đáy thông qua dòng nước. Vì vậy, vị trí thiết bị phải kết hợp với hướng trả nước và hướng chuyển động của nước trong bể.

Nếu các đầu trả nước tạo dòng chảy từ thành bể về trung tâm, thu đáy có thể được bố trí gần vùng trung tâm. Nếu dòng chảy được thiết kế theo hướng khác, vị trí thu đáy cũng cần thay đổi tương ứng.

Mục tiêu cuối cùng là hạn chế vùng nước tù và giúp cặn di chuyển về cửa hút.

3.3. Tránh đặt quá sát góc hoặc chân tường

Đặt thu đáy sát góc bể có thể làm giảm khả năng hút tại các khu vực đối diện. Cặn ở giữa bể hoặc góc còn lại có thể không được thu gom hiệu quả.

Ngoài ra, vị trí quá sát chân tường có thể gây khó khăn khi thi công, chống thấm và bảo trì đường ống.

Trong trường hợp cần đặt gần thành bể, phải kiểm tra bán kính hút và hướng dòng nước. Không nên lựa chọn vị trí chỉ vì thuận tiện kéo ống.

3.4. Bố trí để thuận tiện thi công và bảo trì

Thu đáy nằm dưới nước nên việc sửa chữa sau khi hoàn thiện rất khó khăn. Vì vậy, vị trí lắp đặt phải được chốt ngay từ giai đoạn triển khai kết cấu.

Đường ống từ thu đáy về phòng máy cần hạn chế đoạn gấp khúc không cần thiết. Các mối nối phải dễ kiểm tra trong quá trình thử kín.

Mặt thu đáy cũng cần được lắp chắc chắn, cân bằng với bề mặt hoàn thiện. Không nên để thiết bị nhô cao gây vướng chân hoặc tạo điểm đọng cặn.

4. Vị trí thu đáy theo từng dạng bể bơi

4.1. Bể hình chữ nhật

Bể hình chữ nhật có thể bố trí một hoặc nhiều thu đáy tùy vào chiều dài, chiều rộng và lưu lượng thiết kế.

Với bể nhỏ, một thu đáy có thể đáp ứng nếu được đặt tại vị trí phù hợp và có dòng tuần hoàn tốt. Tuy nhiên, với bể dài, một thiết bị duy nhất có thể khiến các khu vực xa cửa hút hoạt động kém hiệu quả.

Đối với bể dài, nên xem xét chia khu vực hút thành nhiều vùng. Các thu đáy cần được kết nối và cân bằng lưu lượng hợp lý.

4.2. Bể hình vuông

Bể vuông thường có khoảng cách từ trung tâm đến các cạnh tương đối đồng đều. Thu đáy có thể được bố trí ở trung tâm nếu phương án dòng chảy phù hợp.

Tuy nhiên, vị trí trung tâm không phải lúc nào cũng tối ưu. Nếu đầu trả nước được bố trí không cân bằng, cặn vẫn có thể dồn về các góc.

Khi đó, cần điều chỉnh hướng đầu trả hoặc bổ sung phương án hút phù hợp.

4.3. Bể hình chữ L

Bể chữ L có nhiều góc khuất và hai nhánh có thể không được tuần hoàn đều. Nếu chỉ đặt thu đáy ở một nhánh, nhánh còn lại dễ xuất hiện cặn lắng.

Với dạng bể này, cần phân tích từng khu vực. Mỗi nhánh phải có dòng nước hướng về khu vực thu gom.

Trong một số trường hợp, bố trí nhiều thu đáy sẽ hiệu quả hơn so với việc sử dụng một cửa hút lớn. Số lượng cụ thể cần được xác định theo lưu lượng, đường ống và thiết bị thực tế.

4.4. Bể có bậc ngồi hoặc hốc massage

Bậc ngồi, hốc massage và khu vực trang trí thường làm thay đổi hướng nước. Cặn có thể bị giữ lại tại các điểm giao nhau hoặc dưới bậc.

Không nên đặt thu đáy ngay tại vị trí bị che khuất nếu thiết bị không thể tạo được dòng hút phù hợp. Cần kết hợp đầu trả nước để đưa cặn ra khỏi khu vực này.

Nếu hốc có hệ thống tuần hoàn riêng, nên thiết kế thu hút riêng thay vì phụ thuộc hoàn toàn vào hệ thống chính.

4.5. Bể có đáy dốc

Đáy dốc thường được sử dụng để hỗ trợ thoát nước và vệ sinh. Thu đáy nên được bố trí tại khu vực thấp theo thiết kế.

Tuy nhiên, cần tránh tạo điểm trũng quá sâu. Điểm trũng không hợp lý có thể gây khó khăn cho người sử dụng và làm ảnh hưởng đến kết cấu chống thấm.

Độ dốc, vị trí thu đáy và cao độ hoàn thiện cần được thể hiện thống nhất trên bản vẽ thi công.

5. Có nên đặt thu đáy ở chính giữa bể không?

Đặt thu đáy ở chính giữa bể là một phương án phổ biến. Tuy nhiên, cách này chỉ phù hợp khi hình dạng bể và dòng chảy cho phép.

Trường hợp có thể đặt ở trung tâm

Vị trí trung tâm có thể phù hợp với bể vuông hoặc bể có đáy phẳng. Các đầu trả nước được bố trí đều và tạo dòng chảy hướng về khu vực trung tâm.

Trong trường hợp này, khoảng cách từ các vùng trong bể đến cửa hút tương đối cân bằng. Cặn có khả năng được đưa về thu đáy tốt hơn.

Trường hợp không nên đặt ở trung tâm

Không nên mặc định đặt thu đáy ở giữa đối với:

• Bể hình chữ L.
• Bể có nhiều hốc hoặc bậc ngồi.
• Bể có đáy chia nhiều cao độ.
• Bể dài và hẹp.
• Bể có dòng trả nước lệch.
• Bể có khu vực trang trí cản dòng.

Trong những trường hợp này, vị trí trung tâm có thể không giải quyết được cặn tại các vùng khuất.

Điều quan trọng không phải là thu đáy nằm ở giữa hay gần thành. Điều quan trọng là dòng nước phải đưa cặn về cửa hút một cách ổn định.

6. Có cần bố trí nhiều thu đáy không?

Số lượng thu đáy phụ thuộc vào nhiều yếu tố. Không nên chỉ căn cứ vào thể tích bể hoặc công suất máy bơm.

Các yếu tố cần xem xét gồm:

• Diện tích đáy bể.
• Chiều dài và chiều rộng bể.
• Hình dạng bể.
• Độ dốc đáy.
• Lưu lượng hút thiết kế.
• Kích thước đường ống.
• Công suất máy bơm.
• Vị trí phòng máy.
• Số lượng skimmer.
• Vị trí đầu trả nước.
• Mức độ sử dụng của bể.
• Yêu cầu về an toàn và tiêu chuẩn áp dụng.

Bể càng lớn hoặc càng phức tạp thì càng cần chia vùng hút. Nhiều thu đáy giúp giảm khoảng cách hút và hỗ trợ phân bố dòng chảy.

Tuy nhiên, sử dụng nhiều thiết bị không có nghĩa là hệ thống chắc chắn tốt hơn. Nếu đường ống không đủ tiết diện hoặc không có phương án cân bằng lưu lượng, các thu đáy có thể hút không đều.

Do đó, số lượng thiết bị cần được xác định cùng với sơ đồ thủy lực tổng thể.

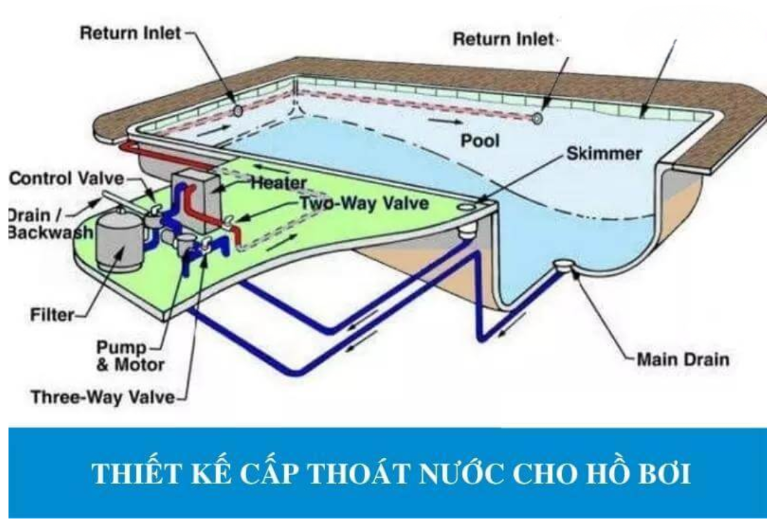

7. Thu đáy nên kết hợp với skimmer như thế nào?

Thu đáy và skimmer đảm nhiệm hai khu vực thu nước khác nhau.

Skimmer hút nước ở lớp mặt. Thiết bị phù hợp để thu gom lá cây, tóc, váng dầu và rác nổi. Thu đáy hút nước ở khu vực đáy, nơi cặn nặng thường lắng xuống.

Hai thiết bị nên hoạt động phối hợp thay vì thay thế cho nhau.

Khi chỉ dùng skimmer

Nếu hệ thống chỉ có skimmer, rác nổi có thể được thu gom tốt. Tuy nhiên, cặn nặng ở đáy vẫn có thể tích tụ.

Nhân viên vận hành sẽ phải vệ sinh đáy thường xuyên bằng bàn hút hoặc robot vệ sinh.

Khi chỉ dùng thu đáy

Nếu chỉ có thu đáy, rác nổi có thể không được thu gom nhanh. Lá cây và váng dầu vẫn tồn tại trên mặt nước.

Vì vậy, hệ thống tuần hoàn thông thường nên có cả thu mặt và thu đáy nếu điều kiện công trình cho phép.

Để hiểu rõ hơn vai trò của từng thiết bị, chủ đầu tư có thể tham khảo chuyên mục thiết bị bể bơi. Việc hiểu đúng chức năng giúp lựa chọn thiết bị và thiết kế hệ thống phù hợp hơn.

8. Những sai lầm cần tránh khi bố trí thu đáy

8.1. Chọn vị trí chỉ dựa vào khoảng cách đến phòng máy

Đặt thu đáy gần phòng máy giúp rút ngắn đường ống. Tuy nhiên, nếu vị trí này không phù hợp với dòng chảy, hiệu quả hút cặn sẽ bị ảnh hưởng.

Cần cân nhắc cả chiều dài đường ống và khả năng thu gom thực tế.

8.2. Dùng một thu đáy cho bể quá lớn

Một cửa hút có thể không đủ để tạo dòng hút hiệu quả trên toàn bộ đáy bể. Các khu vực xa cửa hút dễ xuất hiện cặn.

Với bể lớn, cần đánh giá khả năng chia vùng hút và cân bằng lưu lượng.

8.3. Không tính đến hình dạng đáy

Bể có nhiều cao độ, bậc ngồi hoặc hốc trang trí cần được thiết kế riêng. Nếu chỉ nhìn diện tích mặt bằng, đơn vị thi công có thể bỏ sót vùng cặn lắng.

8.4. Đặt thu đáy tại điểm dễ gây vướng

Thu đáy phải nằm cân bằng với lớp hoàn thiện. Nắp thiết bị nhô cao có thể gây khó chịu khi người dùng đi lại dưới nước.

Ngược lại, nếu thiết bị nằm quá sâu hoặc bị che phủ, khả năng hút và bảo trì có thể bị ảnh hưởng.

8.5. Không kiểm tra đường ống trước khi hoàn thiện

Đường ống hút đáy nằm âm dưới nền hoặc trong kết cấu. Nếu không thử kín trước khi lấp hoặc hoàn thiện, việc xử lý rò rỉ sau này sẽ rất phức tạp.

Cần kiểm tra độ kín, vị trí van, hướng tuyến ống và khả năng tiếp cận các điểm kỹ thuật.

9. Quy trình xác định vị trí thu đáy bể bơi

Để hạn chế sai sót, có thể thực hiện theo quy trình sau.

Bước 1: Khảo sát hình dạng bể

Xác định chiều dài, chiều rộng, độ sâu, hình dạng đáy và các khu vực có bậc hoặc hốc.

Bước 2: Xác định hướng dòng chảy

Kiểm tra vị trí đầu trả nước và phương án tuần hoàn. Dòng nước cần hỗ trợ đưa cặn về thu đáy.

Bước 3: Xác định khu vực dễ tích tụ cặn

Đánh dấu các góc chết, điểm trũng, khu vực dưới bậc và vùng xa đầu trả nước.

Bước 4: Tính toán lưu lượng hút

Lưu lượng qua thu đáy phải phù hợp với máy bơm, đường ống và các thiết bị thu nước khác. Không nên để tổng lưu lượng hút vượt quá khả năng của hệ thống.

Bước 5: Xác định số lượng thiết bị

Bể nhỏ có thể dùng ít thiết bị hơn. Bể lớn hoặc có hình dạng phức tạp có thể cần chia thành nhiều vùng hút.

Bước 6: Kiểm tra phương án thi công

Cần kiểm tra cao độ thu đáy, tuyến ống, vị trí van và khả năng chống thấm. Thiết bị phải được cố định chắc chắn trước khi đổ bê tông hoặc hoàn thiện đáy.

Bước 7: Kiểm tra và chạy thử

Sau khi lắp đặt, cần thử kín đường ống. Khi hệ thống vận hành, kiểm tra lực hút, tiếng ồn, dòng chảy và khả năng thu gom cặn tại các khu vực khác nhau.

Nếu cần lựa chọn đồng bộ thu đáy, skimmer, máy bơm và bình lọc, chủ đầu tư nên tham khảo chuyên mục thiết bị bể bơi trước khi chốt phương án kỹ thuật.

10. Lưu ý về an toàn khi sử dụng thu đáy

Thu đáy là thiết bị có lực hút. Vì vậy, vấn đề an toàn phải được đặt lên hàng đầu trong thiết kế và vận hành.

Không nên sử dụng thu đáy có nắp hỏng, nắp nứt hoặc không đúng chủng loại. Nắp thu phải được cố định chắc chắn và phù hợp với thiết kế của nhà sản xuất.

Với hệ thống có nhiều thu đáy, cần tính toán để tránh tập trung toàn bộ lực hút vào một cửa duy nhất. Phương án đường ống và van phải cho phép kiểm soát lưu lượng phù hợp.

Không tự ý tháo nắp thu đáy khi máy bơm đang hoạt động. Khi cần kiểm tra hoặc bảo trì, phải dừng hệ thống và thực hiện đúng quy trình an toàn.

Đối với công trình công cộng, cần tuân thủ các tiêu chuẩn và yêu cầu an toàn áp dụng cho hệ thống hút nước bể bơi.

11. Kết luận

Vị trí thu đáy bể bơi cần được xác định dựa trên hình dạng bể, độ dốc đáy, hướng dòng chảy và phương án thu nước tổng thể. Không nên chỉ đặt thiết bị ở chính giữa hoặc gần phòng máy để thuận tiện thi công.

Một vị trí phù hợp phải giúp thu gom cặn hiệu quả, hạn chế vùng nước tù, thuận tiện thi công và đảm bảo an toàn khi vận hành. Với bể lớn, bể dài hoặc bể có nhiều hốc, cần đánh giá khả năng bố trí nhiều thu đáy và chia vùng hút.

Thu đáy cũng cần phối hợp với skimmer, đầu trả nước, máy bơm và bình lọc. Chỉ khi các thiết bị được thiết kế đồng bộ, hệ thống tuần hoàn mới hoạt động ổn định.
